Ф 3 (3.501.3-183.01)

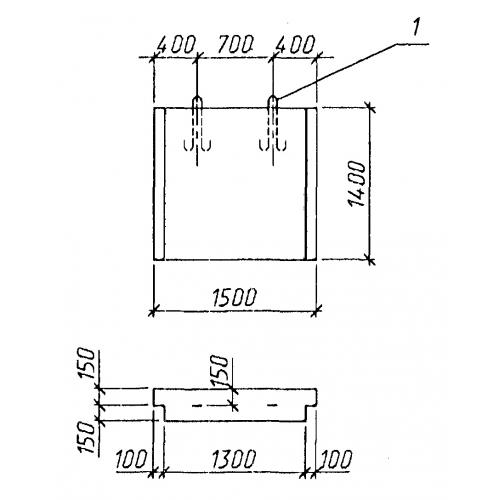

Блок экрана Ф 3 (3.501.3-183.01) - это прямоугольное железобетонное изделие с выступами по бокам. Конструкция предполагает наличие монтажных петель, которые облегчают процессы транспортировки и монтажа. Блок является противофильтрационной перемычкой и при использовании входит в состав общей конструкции - трубопроводов, применяемых непосредственно под землей. Основным предназначением блока в таких сооружениях является защита труб от подмывания их грунтовыми водами. Железобетонные составляющие элементы для водопропускных конструкций используются под насыпями железнодорожных и автомобильных дорог. Ф 3 (3.501.3-183.01) применяется в различных климатических условиях, как в умеренных, так и суровых.

Расшифровка маркировки изделия

Все железобетонные конструкции, создаваемые на основе армированного бетона, имеют определенную буквенно-числовую систему обозначения. В целом, она упрощает процесс поиска изделия в широком номенклатурном ряду. Если рассматривать расшифровку Ф 3 (3.501.3-183.01) более подробно, то можно увидеть следующее:

1. Ф - тип конструкции - блок экрана;

2. 3 - типоразмер.

На торцевой стороне готового блока, краской темного оттенка и особого состава, указываются необходимые при хранении, транспортировке и эксплуатации информационные данные: маркировка изделия, дата выпуска, символ или краткой название завода, вес и штамп, подтверждающий прохождение строительным элементом технического контроля.

Материалы и производство

Железобетонные блоки экрана изготавливают в заводских условиях или на полигонах строительных организаций. При этом производители обязаны руководствоваться чертежами из Серии 3.501.3-183.01. В качестве основного сырья при производстве Ф 3 (3.501.3-183.01) используется бетон класса по прочности на сжатие В20, составные компоненты которого должны обладать набором определенных регламентом качеств. Марка по морозостойкости устанавливается в зависимости от климатических условий объекта строительства и варьируется от F200 до F300. Так как будущее изделие будет эксплуатироваться под действием грунтовых вод, марка по водонепроницаемости должна быть не менее W6.

Процесс производства железобетонных блоков экрана Ф 3 (3.501.3-183.01) предусматривает наличие в конструкции специальных монтажных петель, посредством которых выполняется легкая установка изделия на необходимые крепления. Их изготавливают из арматурной гладкой горячекатаной стали класса А-I марки Ст 3сп по ГОСТ 5781-82.В обязательном порядке все стальные изделия подвергаются антикоррозийной обработке, которая предотвращает процесс ржавления.

На готовой конструкции Ф 3 (3.501.3-183.01) категорически запрещаются различные трещины, за исключением технологических, а также наплывы бетонной массы. Предприятие-изготовитель сопровождает каждую партию блоков экрана техническим контролем, итогом которого является выдача документа, подтверждающего качество изделий.

Хранение и транспортировка

Железобетонные изделия складируются в специально спланированном помещении с ровным плотным основанием и уклоном для отвода влаги. Укладываются блоки горизонтально по принципу штабелирования, с применением прокладок и подкладок из сухой древесины. Важным условием здесь является расположение конструкций на складе таким образом, чтобы марка была легкодоступна для прочтения. Перевозят блоки автомобильным, железнодорожным и речным видами транспорта, с применением креплений, которые помогают избежать различные повреждения изделия. Погрузочно-разгрузочные работы необходимо проводить с использованием специальной техники.
