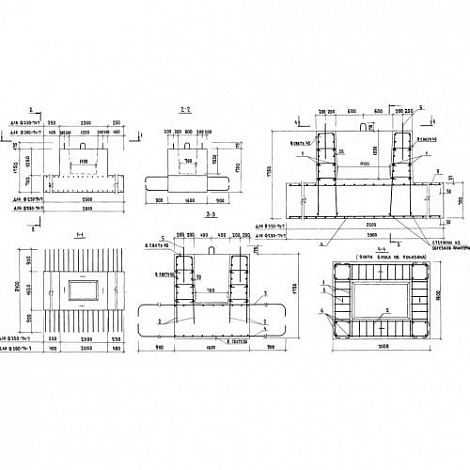

Ф 250-74-7

Блоки фундамента Ф 250-74-7 прочные железобетонные конструкции. В поперечном сечении, элементы напоминают перевернутую букву «Т». Основание изделий представлено в виде прямоугольной плиты, поверх которой располагается блок квадратной формы размером меньше, чем плита.Используются при возведении опорных элементов для пролетных строений, длина которых может составлять 12, 15, 18, 24 и 33 метров. Изделия запроектированы для применения в строительстве автодорожных путепроводов с расчетной нагрузкой от самосвалов марки БелАЗ 548.Строительные элементы обладают с высокими показателями прочности на сжатие, морозостойкости и водонепроницаемости и предназначены для строительства в районах с температурой минус 40 градусов по Цельсию и выше с сейсмичностью до 6 баллов по шкале Рихтера.

Расшифровка маркировки

Каждое железобетонное изделие имеет собственные обозначения, которые состоят из буквенно-цифровых комбинаций и наносятся на поверхность детали в виде штампа. Согласно Серии 3.503.1-90 рассмотрим расшифровку маркировки блока фундамента Ф 250-74-7 более детально:

1. Ф симметричный блок фундамента;

2. 250 длина;

3. 74 нагрузка;

4. 7 семистоечная опора.

Дополнительно может быть указан индекс «Э»- означает, что ось плиты по фасаду путепровода сдвинута по отношению к оси опоры. Нанесение маркировки осуществляется в соответствии с требованиями ГОСТ 13015.2-81 и Серии 3.503.1-90 и может включает в себя отметку о номере партии, дате выпуска и наименовании производителя. На лицевой части изделия, указывается штамп отдела контроля качества.

Основные характеристики и изготовление

Производство блоков фундамента Ф 250-74-7 для строительных работ основано на бетоне марки B25 по ГОСТ 25192-82. Требования к морозостойкости и водонепроницаемости бетона устанавливаются в зависимости от климатических условий застройки. Для повышения морозоустойчивости и водонепроницаемости используют специальные присадки.Отпускная прочность бетона должна быть не менее 100% от проектной в любое время года. Для армирования конструкций используются стальные стержни. В качестве основы каркаса выступает горячекатаная сталь периодического профиля класса AIII. Для удобства монтажа применяют монтажные петли, которые запроектированы из арматурной стали класса A-I. Марки стали устанавливают исходя от района эксплуатации сооружения. Все металлические элементы покрываются специальным антикоррозионным составом. Необходимые качества, которыми должны обладать данные изделия, определяются на приемо-сдаточных испытаниях.При приемке продукции необходимо уделять особое внимание на правильность маркировки и всех ориентирующих знаков согласно требованиям ГОСТ 13015-75. Блоки должны соответствовать геометрическим пропорциям, которые установлены на рабочих чертежах Серии 3.503.1-90.Все данные о конечных качественных характеристиках партии указываются в техническом паспорте, оформлением которого сопровождается вся осуществляемая на предприятии отгрузка товара.

Транспортировка и хранение

Хранение и перевозка блоков фундамента Ф 250-74-7 осуществляется по тем же правилам, что и для остальных железобетонных изделий. Конструкции должны храниться на оборудованных складских помещениях. Площадка для складирования должна иметь ровную поверхность, элементы укладывают на деревянные прокладки прямоугольного сечения толщиной не менее 3- мм, в штабеля высотой не более 2,5 метров.Транспортировку следует производить с соблюдением всех требований, изложенных в ГОСТ 13015.4-84. На строительном материале в обязательном порядке должны хорошо быть видны маркировочные надписи и знаки. Арматурные петли, расположенные в верхней торцевой части, позволяют грузоподъемной технике поднимать и производить монтаж. Погрузочно-разгрузочные работы ведутся с полным соблюдением техники безопасности и осторожности. Элементы запрещается сбрасывать и наваливать в кучу.
