ФБ

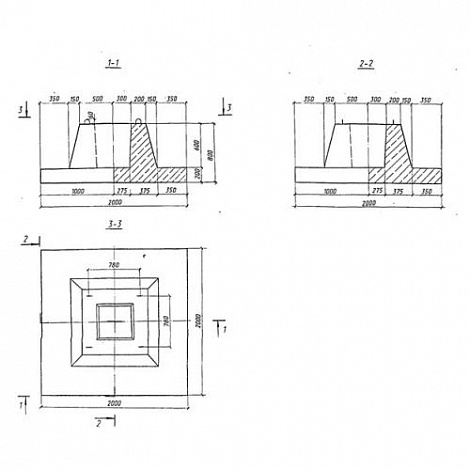

Блок фундаментный ФБ железобетонное изделие, имеющее квадратную форму основания с размерами сторон 2000х2000 мм. Конструкция по внешнему виду напоминает квадратную плиту с расположенным на ней трапециевидным блоком, внутри которого по центру находится отверстие с сечением 780х780 мм. Монолитный элемент отличается внушительной массой и точными геометрическими пропорциями.

Высокопрочные фундаментные блоки применяются при строительстве дополнительных устройств на мостах под железную дорогу нормальной колеи. Элементы являются составляющими сборных переходных мостовых конструкций между насыпями. Возводимые пешеходные сооружения рассчитаны на временную вертикальную нагрузку интенсивностью 3,92 кПа (до 400 кгс/м2). При значительной длине (свыше 26 метров) для предотвращения обрушения мостового полотна необходимо применять дополнительные опорные стойки, устанавливаемые на фундаментные блоки. Изделия способны выдерживать колоссальные нагрузки и обеспечить уверенную устойчивость опорным элементам в каркасе строящегося моста. Конструкции были разработаны с учетом рекомендаций и правил СНиП 3.06.04.91 и СНиП П-39-76.

Расшифровка маркировки

Для облегчения поиска и сортировки элементов разработаны специальные маркировочные обозначения, наносимые водостойкой черной краской на поверхность каждого изделия. Согласно Серии 3.501-180.95 совокупность букв ФБ будет расшифровываться следующим образом:

1. ФБ тип конструкции блок фундаментный.

Дополнительно проставляется номер партии, дата изготовления, информация о производителе, масса и штамп отдела технического контроля.

Материалы и производство

Изготовление железобетонных фундаментных блоков ФБ должно осуществляться с точным соблюдением предписаний, изложенных в Серии 3.501-180.95. Главный материал - тяжелый конструкционный бетон класса В25 по прочности на сжатие. Бетон должен соответствовать ГОСТ 26633-91 и иметь среднюю плотность 2200-2500 кг/м3. Водонепроницаемость W2. Морозостойкость при -10 и выше должна составлять F200, ниже -10 F300. Величина защитного слоя до низа рабочей арматуры 55 мм.

Для придания значительной прочности конструкции при ее формовке применяются специальные арматурные каркасы и сетки. Они изготавливаются из стержневой стали классов: AI, AII, AcII и AIII по ГОСТ 5781-82. Марка стали подбирается исходя из температуры наружного воздуха на территории застройки. Стыки продольной арматуры должны выполняться контактной сваркой по ГОСТ 14098-91. Механические свойства сварных соединений проверяются по ГОСТ 10922-90.

Конструкция погружается в грунт, что увеличивает вероятный вред от контакта элемента с грунтовыми водами и атмосферными осадками. Для повышения эксплуатационного срока следует произвести дополнительную гидроизоляцию блоков в соответствии с ВСН 32-81.

Перед допуском в эксплуатацию обязательны контрольные испытания качества, по итогам которых соответствующая требованиям продукция снабжается необходимыми подтверждающими документами. Изделия с оголенной арматурой, крупными трещинами и сколами не допускаются к отпуску.

Транспортировка и хранение

Погрузочно-разгрузочный комплекс работ необходимо производить за подъемные петли. Изделия в обязательном порядке должны укладываться на инвентарные подкладки. При перевозке конструкции необходимо тщательно закреплять.

Хранение должно быть организовано на ровных складских территориях. Для минимизации механических повреждений следует прокладывать деревянные доски. При работе с железобетонными элементами важно соблюдать правила техники безопасности.
