Ф

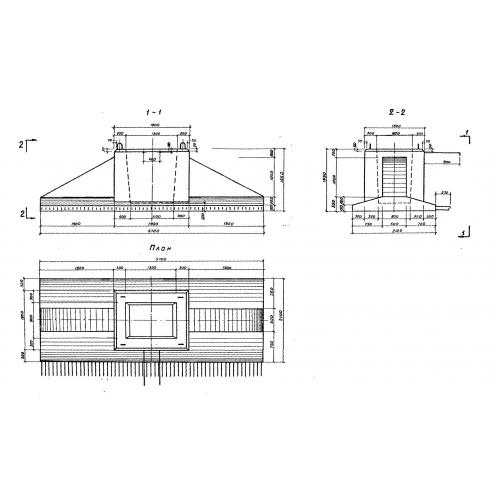

Блок фундамента Ф представляет собой железобетонную монолитную конструкцию специфической формы: плита с прямоугольным основанием, на которой с боку расположен блок с отверстием по центру, соединенный с основанием треугольной плитой. Предназначен данный строительный элемент для строительства опор под железобетонные предварительно напряженные сборные пролетные унифицированные строения (длины которых 18,7, 13,5 16,5, 9,3), для мостов и путепроводов (при условии отсутствия ледохода по реке). Так же такие конструкции широко применяются в устройстве опор на железных дорогах под многотонные нагрузки, создаваемые специальным подвижным составом, промышленными предприятиями, металлургическими заводами. Используются блоки для строительства крайних и промежуточных опор в районах с сейсмической активностью не более шести балов, с расчетной температурой до -40 градусов. Блоки фундамента устойчивы к образованию трещин, способны выдерживать колоссальные весовые нагрузки, тем самым обеспечивают надежность и прочность всему сооружению.

Расшифровка маркировки изделия

Согласно установленным чертежам все железобетонные конструкции наделяются марками, внесение в них произвольных изменений не допускается. Рассмотрим детально маркировку Ф, из которой видно, что:

1. Ф - блок фундамента.

На изделиях, поставляемых заказчику, должны быть нанесены маркировочные значения, в которых должны содержаться: марка изделия и завода - производителя, дата и иногда номер смены, величина массы изделия. Наносятся маркировочные символы на торцевой стороне блока трафаретами и штампами несмываемой, светостойкой краской, яркого цвета.

Материалы и производство

Железобетонные блоки фундамента Ф должны изготавливаться согласно всем требованиям и нормам, установленным Серией 3.501-61. Регламентируется использование тяжелого гидротехнического бетона марки М300, благодаря ему изделие способно лучше сопротивляться вредоносному воздействию влаги. Бетон омоноличивания применяется марки М300.

Корсет блока состоит из арматурных сеток и каркасов, состоящий из стержней. Запроектированы стержни из периодического профиля углеродистой горячекатаной стали класса АII и горячекатаной стали АI. Для достижения проектного положение арматурных изделий и защитного слоя бетона необходима их фиксация в опалубке с помощью бетонных или пластмассовых фиксаторов. В каждом проекте должны разрабатываться меры по защите изделия от коррозии.

Готовые конструкции подвергается периодическим и приемосдаточным испытаниям на прочность, жесткость, трещиностойкость, оцениваются так же внешний вид изделий и точность геометрических размеров. По итогам приемки, согласно ГОСТ 13015.0-83, блокам выдаются соответствующие сертификаты.

Хранение и транспортировка

Готовые блоки фундамента Ф хранятся в горизонтальном положении на специально обустроенных складах с выровненным основанием и небольшим уклоном для водоотведения. При хранении и при перевозке изделий необходимо применять инвентарные деревянные прокладки и подкладки, которые позволяют исключить взаимное трение и об поверхность транспорта, повреждение конструкций.

Погрузо-разгрузочный комплекс работ должен проводиться только подъемными машинами за строповочные петли с соблюдением техники безопасности.

Транспортирование блоков фундамента автомобильным и железнодорожным, водным видом транспорта необходимо осуществлять с соблюдением все правил и норм, действующих на этих видах транспорта.
