Б 3-3,0

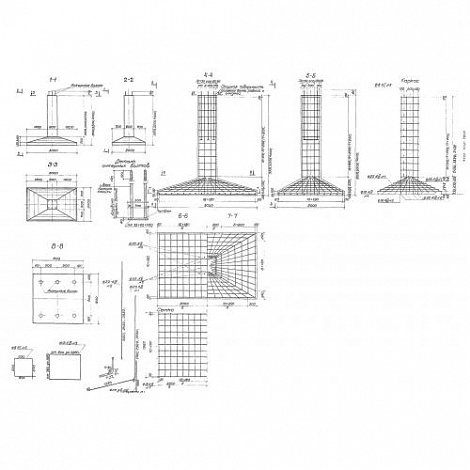

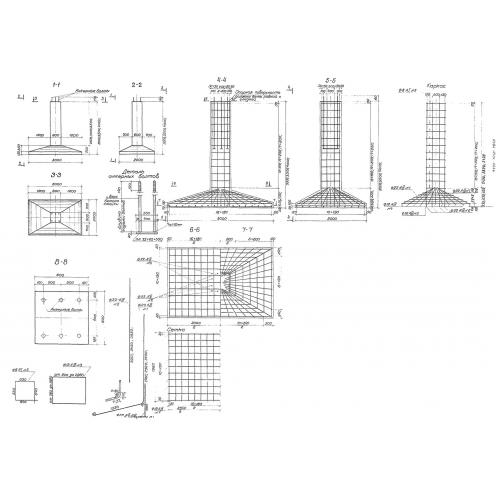

Фундаментный блок Б 3-3,0 - железобетонная конструкция, которая представляет собой четырёхугольную плиту, в центре нее симметрично располагается прямоугольная стойка с анкерными болтами для сопряжения с другими строительными элементами. Такие изделия являются частью сборного фундамента под осветительные мачты с высотой 21,28,35,45 метров. Данные конструкции являются частью сборного фундамента под осветительные мачты с высотой 21,28,35,45 метров. Мачты предназначены для освещения железнодорожных станций и узлов, а так же других открытых территорий. Фундамент под мачту состоит из четырех фундаментных блоков, в некоторых случаях под блок устанавливается опорная плита. Регламентировано использование таких конструкций в областях с расчетной температурой в зимнее время года до минус сорока градусов, с различными грунтовыми условиями и ветровыми нагрузками.

Расшифровка маркировки изделия

Всем железобетонным изделиям приписываются марки согласно рабочим чертежам, которые состоят из буквенно-цифровых индексов. Рассмотрим более детально маркировку железобетонного фундаментного блока Б 3-3,0:

1. Б блок фундамента,

2. 3 для осветительных мачт с высотой 45 м,

3. 3,0 высота в сантиметрах.

Помимо марки на торцевой поверхности изделия должны быть обозначены: краткое наименование завода изготовителя, дата выпуска, масса в тоннах, печать ОТК. Надписи следует наносить специальной, несмываемой краской яркого цвета при помощи штампов и трафаретов.

Материалы и производство

Стандарты и требования к производству сборных железобетонных блоков фундамента Б 3-3,0 прописаны в Серии 3.501.2-123. Изготовление должно осуществляться в заводских условиях с проведением систематического пооперационного контроля над качеством. Основной материал блоков тяжелый бетон с маркой по прочности на сжатие М300. Марка бетона по морозостойкости и водонепроницаемости назначается проектной организацией в зависимости от климатических условий, ветровых нагрузок и грунта в районе строительства.

Армирование позволяет существенно увеличить несущую способность изделий за счет восприятия растягивающих напряжений. В качестве рабочей арматуры блоков запроектирована арматура периодического профиля из стали класса АIII и круглая из стали АI. Анкерные болты выполняются из стали класса Вст3Сп2. При производстве фундаментных блоков надлежит строго контролировать горизонтальное положение верхних опорных поверхностей блоков и точную установку анкерных болтов.

Готовые фундаментные блоки, согласно требованиям ГОСТ 13015.0-83, проходят испытания на трещиностойкость, жесткость, оцениваются их линейные размеры и внешний вид, расположение арматуры. По завершению проверки выдаются соответствующие документы.

Хранение и транспортировка

Фундаментные блоки Б 3-3,0 должны храниться в вертикальном положении на оборудованных складах с тщательно выровненной площадкой с небольшим уклоном для водоотведения. При складировании для сохранения конструкций в пригодном состоянии для монтажа, требуется применять инвентарные подкладки и прокладки.

Погрузо-разгрузочный комплекс работ осуществляется только за строповочные петли, перетаскивание войлоком и разгрузка со свободным падением не допускается. При складировании следует соблюдать меры, исключающие повреждение конструкций.

При перевозке автомобильным, железнодорожным, водным транспортом, необходимо руководствоваться нормами и правилами, установленными на этих видах транспорта.
