БГ 1

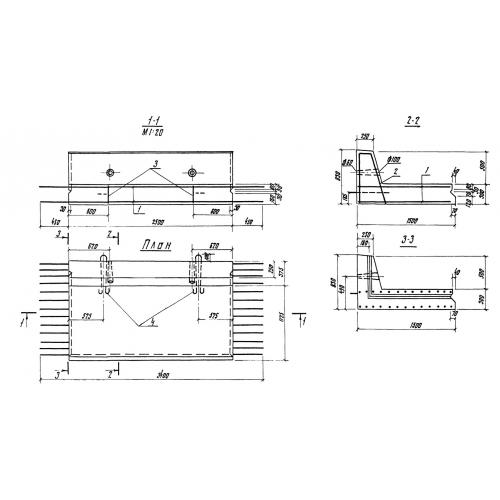

Блок гасителя БГ 1 - это железобетонное Г- образное изделие в перевернутом виде. Изделие имеет выступы арматуры, которые используются как средство сопряжения с другими конструкциями. Блоки предназначены для строительства гидротехнических сооружений на мелиоративных системах.  В целом, относятся к изделиям для шлюзов-регуляторов с расходами воды от 10 до 150 куб. м/с. в соответствии с Серией 3.820.1-29/91.Такие изделия рассчитаны на постоянную и временную нагрузку, так как обладают высокими показателями прочности. БГ 1 устанавливаются в обычных инженерно-геологических условиях, в неагрессивной среде, а также в климатических подрайонах 11б и 11в. Возможная для применения блоков гасителей расчетная температура наружного воздуха - от минус 20 до плюс 40 градусов по Цельсию.

Расшифровка маркировки изделия

Каждое железобетонное изделие, в том числе и блок гасителя имеет свою индивидуальную маркировку, упрощающую процесс поиска в номенклатурном ряду. Маркировка состоит из числовых и буквенных символов, которые содержат в себе характеристику об изделии в кратком сжатом виде. Так, если рассматривать расшифровку БГ 1, то можно увидеть следующее:

1. БГ - блок гасителя;

2. 1 - порядковый номер.

Маркировка пописывается на торце уже готового изделия, с помощью трафарета или штампов. Применяемая здесь краска должна быть устойчивая к влаге, ультрафиолету и другим условиям окружающей среды. Также там может указываться название завода-производителя, серия, по которой изготовлена конструкция, масса и дата выпуска.

Материалы и производство

Железобетонные блоки изготавливают в заводских условиях или на специально оборудованных площадках предприятий строительной индустрии. При этом производители должны руководствоваться пометками и чертежами из Серии 3.820.1-29/91. До начала производства изделий завод-изготовитель разрабатывает технические условия и технологические правила, определяющие основные способности производства и контроля качества изготовления БГ 1. Для производства блоков применяется тяжелый бетон класса В15 марки М200,получающийся за счет смешивания различных однородных смесей вяжущих веществ с модифицированными добавками, заполнителями и водой.

Дополнительная прочность изделия достигается за счет совместной работы металла и бетона, для этого конструкцию армируют. Армирование БГ 1 представлено плоскими каркасами и арматурными сетками из арматурной стали класса А-I и А-III. Для удобства монтажа и транспортировки в тело изделия закладываются монтажные петли. Все арматурные изделия сваривают при помощи контактной точечной сварки.

Внешний вид и качество поверхности железобетонных блоков должны удовлетворять определенным требованиям, таким как: отсутствие наплывов бетона и раковин, обнажение арматуры (кроме выпусков). Все готовые блоки проходят испытания и оценку изделий в соответствии с ГОСТ 8829-85, итогом которого является подтверждение качества изделия.

Хранение и транспортировка

Готовые блоки необходимо складировать в специально оборудованных помещениях, рассортированными по маркам, лежа в горизонтальном положении на деревянных прокладках толщиной не менее высоты монтажных петель. Требующие ремонта изделия следует хранить отдельно. Пол в помещении должен быть плотный и ровный, со специальным уклоном для отведения воды. Транспортирование разрешается производить всеми видами транспорта, при этом должно обеспечиваться надежное крепление блоков и их сохранность. Подъем, погрузка и разгрузка осуществляется краном с захватом за монтажные петли.
