2К 9-25

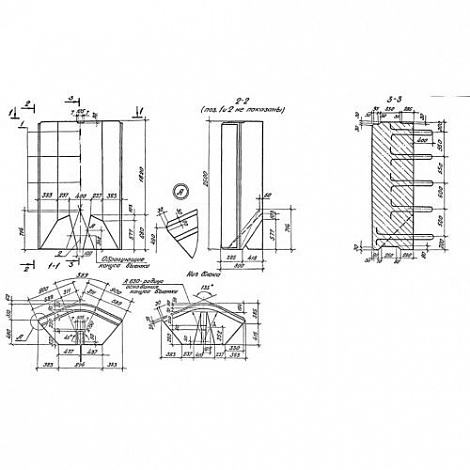

Блоки контурные переходные 2К 9-25 - железобетонный элемент высокой прочности. Данное изделие нашло широкое применение в области мостостроения. Блоки контурные переходные участвуют в сооружении мостовых опор. Основная задача данных изделий прием и перераспределение нагрузок. В общей конструкции блоки монтируются на железобетонные стойки. Изделие разработано специальной формы. Выпуск элемента регламентирует Серия 3.501.1-150, она содержит рабочие чертежи блока контурного переходного. Данные конструктивные элементы можно применять во всех климатических зонах.

1.Расшифровка маркировки

Для условного обозначения разработана маркировка. Она состоит из трех буквенно-числовых групп разделенных дефисом. Каждая группа несет информационную нагрузку. Рассмотрим расшифровку марки на примере 2К 9-25 где:

1. 2 - тип блока - контурный переходной;

2. К - тип конструкции - блок;

3. 9 - размер блока по фасаду (в дм.);

4. 25 - высота (в дм.).

Маркировка может содержать дополнительный числовой индекс. Он несет информацию основных характеристик бетона.

2.Материалы и производство

Изготовление контурных блоков переходных сложный и многоэтапный процесс. Обеспечивается пооперационный технологический контроль производства. За основу берется тяжелый конструктивный бетон по ГОСТ 26633-85. Основные компоненты для приготовления бетонной смеси должны удовлетворять действующим нормам. Используется щебень крупность, которого не превышает 40 мм. Марка бетона по показателям морозостойкости и водонепроницаемости подбирается согласно, будущих условий эксплуатации. Высоко прочность изделия достигается за счет закладки арматурного каркаса. В качестве рабочей арматуры принимается горячекатаная стержневая сталь периодического профиля. Бетонирование блоков происходит в индивидуальных металлических формах, в положении лицевая поверхность вниз. Извлечение блока из формы производят путем захвата монтажных петель.

После достижения бетонной смеси отпускной прочности. Выпущенная партия контурных блоков переходных проверяется производителем на качество. Проводят контрольные замеры геометрических параметров. Бетонная поверхность, видимая при эксплуатировании должна быть категории А6. Размеры раковин, бетонных наплывов, усадочных трещин не должны превышать показатели по ГОСТ 13015.0-83. К заказчику изделия доставляют в сопровождении документа подтверждающего их качество. Технический паспорт оформляется на фирменном бланке производителя, и подписывается начальником отдела технического контроля.

3.Транспортировка и хранение

Хранятся отпущенные контурные блоки переходные на специальных площадках. Она должна быть расчищена, и должна иметь небольшой уклон для водоотвода. Температурный режим хранения нормативный документ не предусматривает. Место хранения блоков должно иметь подъездные пути для специальной техники. При складировании изделия следует размещать лицевой поверхностью вниз с опорой на деревянные подкладки. При необходимости установки блоков в два яруса, между ними прокладываются инвентарные подкладки, высота которых должна быть больше длины анкерных выпусков. Перевозку производят авто транспортом или железнодорожными путями. При транспортировании блоки должны быть надежно зафиксированы. При погрузочно-разгрузочных работах следует исключить действия, которые могут привести к нарушению целостности продукции.
