БЛ 81-2

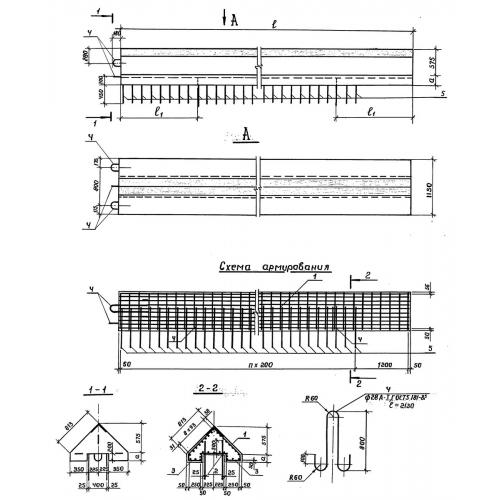

Блоки ледорезов БЛ 81-2 высокопрочные изделия специфической формы. Визуально конструкцию можно разделить на две составные части: «П» - образное основание с расположенными внутри арматурными выпусками и треугольный блок, размещенный на верхней части элемента вида «П». Изделие отличается высокой прочностью и ровностью поверхностей.

Унифицированные блоки ледорезов широко применяются при застройке промежуточных свайно-стенчатых опор при строительстве различных типовых проектов автодорожных мостов. Допустимые величины мостовых пролетов составляют 12, 15, 18 и 21 м. Элементы разрешено эксплуатировать в зонах с температурными условиями не ниже -40 градусов и сейсмичностью до 9 баллов по шкале Рихтера. Изделия способны выдержать временные вертикальные подвижные нагрузки А11 и НК80. При разработке конструкций учитывались требования и рекомендации СНиП 2.02.03-84.

Расшифровка маркировки

Для упрощения поиска и сортировки конструкций на их поверхность несмываемой черной краской наносятся специальные маркировочные обозначения информационного характера. Комбинации цифр и букв БЛ 81-2 имеют следующую расшифровку:

1. БЛ тип конструкции блок ледореза;

2. 81 высота;

3. 2 ширина ледорезного блока.

Кроме маркировочных знаков на элементе ставится дата изготовления, штамп отдела технического контроля, информация о производителе и масса. Запрещено менять маркировку.

Материалы и производство

Высокопрочные блоки ледореза БЛ 81-2 запроектированы по Серии 3.503.1-109.93. Согласно нормативному документу для производства изделий применяется тяжелый конструкционный бетон класса В25 по прочности на сжатие. Средняя плотность бетона должна быть не ниже 2400 кг/м3 в соответствии с рекомендациями ГОСТ 26633-91. Морозостойкость зависит от температуры воздуха в зоне эксплуатации: до -10 F200, ниже -20 F300. Водонепроницаемость принята W6. Величина защитного бетонного слоя составляет 35 мм.

Для придания дополнительной прочности конструкция оснащена арматурными сетками, выполненными из высокопрочной стали класса AII и AIII по ГОСТ 5781-82 для продольного армирования и AI и AII для поперечного. Для сопряжения с другими железобетонными элементами при строительстве мостового сооружения в изделии предусмотрены арматурные выпуски, выполненные из стали класса AII с диаметром стержней 12 мм.

Обязательна дополнительная защита изделий специальными покрытиями против возникновения коррозии и для сопротивляемости вредоносному воздействию влажной окружающей среды. Готовые к отпуску изделия проходят ряд контрольных испытаний, по результатам которых выписывается соответствующая документация. Некондиционные конструкции отбраковываются.

Транспортировка и хранение

Железобетонные блоки ледорезов БЛ 81-2 следует перевозить в транспортных средствах соответствующего тоннажа. Элементы должны укладываться на деревянные опоры и надежно фиксироваться до начала транспортировки для предотвращения смещения.Запрещены: сброс, навал и перемещение волоком.

Складирование элементов должно осуществляться горизонтально с опиранием на плоскую сторону. Элементы следует хранить на выровненной складской территории с обязательной подкладкой изоляционных материалов между рядами. Дополнительно следует учесть геометрические особенности конструкций и обеспечить надежную защиту арматурным выпускам специальными подкладками. Важно щепетильное отношение к правилам и нормам по технике безопасности на всех этапах работы с железобетонными конструкциями.
