Блок 7 (3.902-7)

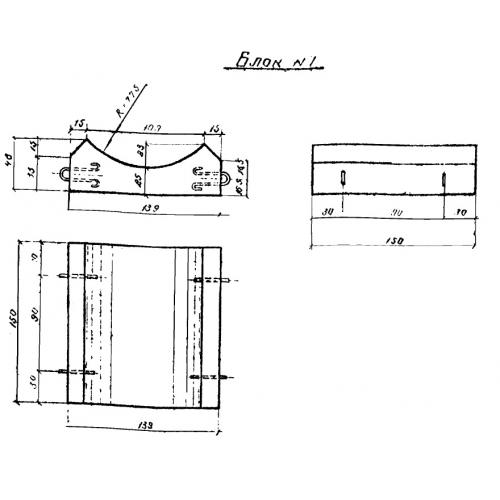

Лекальные блоки Блок 7 (3.902-7) представляют собой прямоугольные конструкции, имеющие в поперечном сечении своеобразную форму. Основная часть выполнена в виде трапеции, верхняя грань которой имеет полукруглое углубление с радиусом 63 или 77,5 см. Конструкция оснащена четырьмя строповочными петлями, необходимыми для упрощения процесса монтажа и осуществления погрузочно-разгрузочных работ.

Применяются лекальные блоки при строительстве водоотводных сооружений на территориях автомобильных дорог. Конструкция служит надежной опорой для водопропускных звеньев, предотвращая их смещение в процессе эксплуатации от воздействия давления грунта. Элементы отличаются высокой прочностью, надежностью и обладает внушительным эксплуатационным сроком. Сами блоки устанавливаются на подготовку из цементного раствора марки М150. Допускается укладка на естественный грунт или щебеночную подготовку слоем 10 см. При разработке конструкций учитывались требования и рекомендации действующих нормативно правовых документов, таких как СНиП 11-А.7-62 и СНиП III - Д.2-62. При проектировании были учтены требования типового проекта ИНВ 777/2.

Маркировочное обозначение

На элементы наносятся маркировочные знаки, необходимые для упрощения поиска и сортировки готовых строительных материалов. Совокупность символов Блок 7 (3.902-7) имеет следующую расшифровку:

1. Блок - тип конструкции - блок лекальный;

2. 7 - порядковый номер типоразмера изделия.

Запрещено произвольно изменять маркировочное обозначение.

Особенности производства

С подробным описанием производственного процесса по изготовлению лекальных блоков Блок 7 (3.902-7) можно ознакомиться в Серии 3.902-7. По условиям нормативного документа для достижения высокого качества готовой продукции следует использовать стальные опалубочные формы, гарантирующие соблюдение геометрических пропорций, представленных на рабочих чертежах. Главным материалом следует использовать тяжелый бетон, имеющий марку по прочности на сжатие не ниже М200. Водонепроницаемость конструкций должна составлять W2 и отвечать требованиям ГОСТ 4795-68. Морозостойкость подбирается под каждый конкретный эксплуатационный случай с учетом климатических особенностей региона строительства.

В теле изделий для достижения прочности и долговечности предусмотрено наличие армирования, выполненного из каркасов и вогнутых сеток, производимых с использованием горячекатаной стали класса AI. Диаметры стальных стержней зависят от типоразмера конструкции. Для производства монтажных петель применяется тот же класс стали диаметром 12 мм. Для обеспечения продолжительного эксплуатационного срока службы конструкций и предотвращения развития коррозионных образований, следует покрывать металлические составляющие противокоррозионными составами, а также обеспечивать проектную величину защитного бетонного слоя, прописанную на рабочих чертежах.

Заказчику поставляется продукция, прошедшая полный комплекс приемосдаточных испытаний, результаты которого фиксируются в специальных сертификатах, отражающих пригодность к эксплуатации и предоставляемых потребителю вместе с партией готовой продукции. Не допускается наличие оголенного армирования, сколов, трещин и раковин на поверхности конструкции. Все некондиционные элементы отбраковываются и складируются отдельно.

Транспортировка и хранение

Складирование и транспортировка железобетонных лекальных блоков Блок 7 (3.902-7) должны производиться с соблюдением правил по технике безопасности. Укладка рекомендована по специальным схемам, исключающим вероятность механических повреждений конструкций. Для осуществления погрузочно-разгрузочных работ необходимо применять специализированную технику, оборудованную специальными захватными механизмами.
