СПМ 6

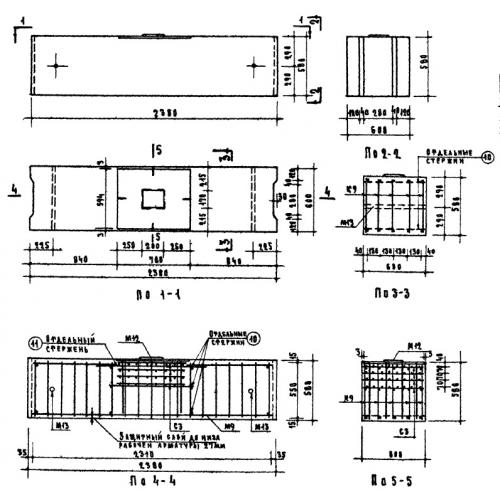

Подколонный стеновой блок подвала СПМ 6 представляет собой унифицированный железобетонный строительный материал, имеющий прямоугольную форму с рядом конструктивных особенностей. На торцевых гранях расположены небольшие трапециевидные углубления. В верхней части элемента в центре присутствует металлическая закладная деталь, необходимая для последующей приварки колонн.

Применяются индустриальные стеновые блоки в гражданском строительстве при возведении жилых домов до пяти этажей в высоту. Они размещаются в подвальных этажах и служат надежной опорой для колонн, формирующих основной каркас будущего здания. Максимальное расчетное усилие, воспринимаемое от колонн, расположенных над блоком, составляет 190 тонн. При расчетах и проектировании учитывались требования и рекомендации СНиП II-B.1-62. Изделия отличаются высокой прочностью и продолжительным эксплуатационным сроком.

Маркировочные обозначения

На изделия наносятся знаки, необходимые для отображения ключевых характеристик. Они позволяют упростить поиск нужных строительных материалов. Совокупность символов СПМ 6 имеет следующую расшифровку:

1. СПМ - тип конструкции - стеновой подколонный блок подвала;

2. 6 - порядковый номер типоразмера изделия.

Не допускается вносить произвольные корректировки в маркировочные знаки. Также следует отражать дату производства, штамп отдела технического контроля и массу конструкции.

Особенности производства

Подробный процесс производства подколонных стеновых блоков подвала СПМ 6 прописан на страницах Серии ИИ 03-02. Главным сырьем для изготовления служит бетон марки М200. Производство рекомендовано в стальных опалубочных формах для гарантии высокого качества лицевых поверхностей и сохранения геометрических пропорций, представленных на рабочих чертежах. Величина защитного бетонного слоя равна 27 мм.

Армируются конструкции каркасами и сетками. Для их изготовления применяется сталь класса AII по ГОСТ 5781-61 с диаметрами стержней 10, 12 и 25мм. Также используется сталь класса AI с диаметрами стержней 6мм. Для производства закладных деталей применяется листовой прокат по ГОСТ82-57. Анкера изготавливаются из стали класса AII из стержней диаметром 18мм. Расположенные в теле изделия газовые трубки должны отвечать требованиям ГОСТ 3262-62. Сталь должна иметь нормативное сопротивление 2400 кг/см2 и 3000 кг/см2. Металлический опорный лист (закладная деталь) должен размещаться в форме вместе с армированием до заливки бетонной смеси. Для сборки каркасов и сеток следует применять контактную точечную сварку с электродами марки Э42А.

Величина отпускной прочности составляет 100%. Обязательно прохождение приемосдаточных испытаний перед отправкой готовой продукции конечному потребителю. Результаты проверок отражаются в сертификатах качества, предоставляемых со строительными материалами. Некондиционные элементы отбраковываются.

Транспортировка и хранение

Складирование и транспортировка подколонного стенового блока СПМ 6 должны осуществляться с соблюдением техники безопасности и рекомендаций нормативно правовых документов. Погрузочно-разгрузочные работы необходимо производить за отверстия, расположенные у торцов конструкций с применением специализированного оборудования, обеспечивающего равномерное распределение нагрузки в стропах. Укладка должны осуществляться с использованием инвентарных подкладочных материалов по специальным схемам, исключающим вероятность возникновения механических повреждений.
