БЭ 1 (шифр 2175рч)

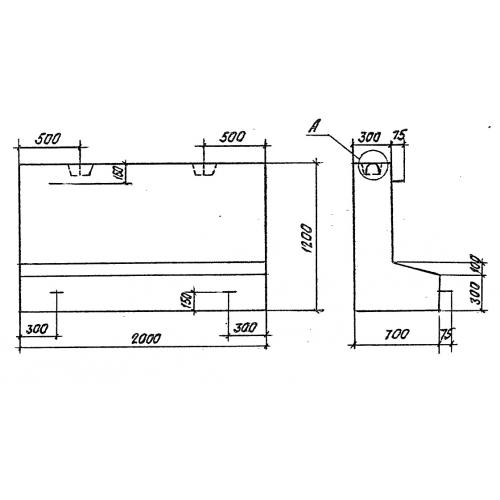

Блоки противофильтрационного экрана БЭ 1 (шифр 2175рч) представляют собой массивные железобетонные изделия L-образной конструкции. Данные стройматериалы зарекомендовали себя как самый удобный и эффективный способ защиты труб под дорожными насыпями от размывания грунтовыми водами. Изготавливаются они в соответствии с условиями действующего Шифра 2175 РЧ, пришедшего на замену другому типовому нормативу - Серии 3.501.1-144.

1. Основная сфера применения

Блоки БЭ 1 (шифр 2175рч) применяются при организации насыпей под автомобильными и железными дорогами. Они устанавливаются в качестве необходимых противофильтрационных перемычек для круглых водопропускных труб соответствующего размера, показанных для применения как в умеренных, так и в суровых климатических условиях. Готовая конструкция рассчитана на сейсмичность вплоть до 9 баллов и обладает повышенной гидротехнической защитой.

2. Обозначения маркировки изделия

Марка БЭ 1 (шифр 2175рч) служит для удобства при сортировке строительных материалов и расшифровывается так:

1. БЭ – блок противофильтрационного экрана;

2. 1 – порядковый номер типоразмера.

На готовых блоках указывают дату изготовления и производителя.

3. Изготовление и основные характеристики

Главные требования, предъявляемые к блокам противофильтрационного экрана – это повышенная прочность, необходимая для успешного восприятия всех характерных для дорожной насыпи нагрузок, надежная антикоррозийная защита и водонепроницаемость бетона не ниже марки W6. При этом изготавливаются блоки из специального гидротехнического бетона марки прочности на сжатие В20 и дополнительно упрочняются горячекатаной низколегированной сталью. Надежные стальные прутки классов AI и AIII (диаметр профиля 6-40 мм.) придают изделиям необходимой жесткости и долговечности. Согласно с вышеупомянутым Шифром 2175 РЧ в зависимости от проекта морозостойкость готовых блоков может составлять от F200 до F300 и выше.

4. Транспортировка и хранение

Для безопасного хранения и перевозки блоков БЭ 1 (шифр 2175рч) их необходимо укладывать исключительно на деревянные доски положенной ширины, при погрузке использовать оборудование соответствующей грузоподъемности, не допуская падений и ударов, а также тщательно закреплять изделия в кузове грузового транспорта.
