3БР 55-1-22

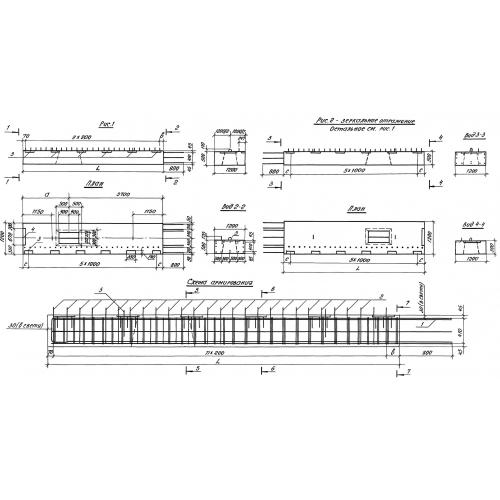

Блоки ригелей 3БР 55-1-22 это универсальные железобетонные конструкции, имеющие прямоугольную форму с пирамидальными отверстиями. Используются блоки ригелей при строительстве безростверковых опор под ребристые и плитные пролетные строения автодорожных мостов с пролетами 18 м. Высота подходных насыпей должна быть не более 10 м. Железобетонные изделия используются в районах с температурой самой холодной пятидневки не ниже -40, а наиболее холодного месяца не ниже -20 с сейсмичностью до 6 баллов. Применение конструкций совместно с изделиями, запроектированными по Серии3. 503.1-104 позволяет создавать надежные, практичные и долговечные сооружения.

Расшифровка маркировки

Любое железобетонное изделие должно иметь свое маркировочное обозначение. В Серии 3.503.1-104 указана маркировка для блоков ригелей 3БР 55-1-22, которая расшифровывается следующим образом:

1. 3 индекс, указывающий на количество столбов в опоре;

2. БР блок ригеля;

3. 55 длина, указывается в дециметрах.;

4. 1 предназначен под пролетные строения длиной 18 м;

5. 22 первая цифра расстояние между столбами (1 3 м, 2 4,2 м, 3 6 м, 4-7м), другая цифра положение ригеля (1 слева, 2 справа).

Маркировочные знаки наносятся на изделие яркой черной краской, которая устойчива к влаге и резким перепадам температуры. Допускается использование трафаретов и штампов. Дополнительно пишут дату производства и номер партии, а так же проставляется штамп отдела технического контроля. Запрещается вносить какие-либо изменения в маркировку.

Основные характеристики и изготовление

Блоки ригелей 3БР 55-1-22 выпускаются на специально оборудованных заводах в полном соответствии с Серией 3.503.1-104. Изготовление элементов осуществляется из тяжелого бетона классов В25 и В30 по ГОСТ 25192-8 и ГОСТ 26633-85.Согласно нормативу, водонепроницаемость принята на уровне W6, а морозостойкость устанавливается исходя из климатических особенностей района, в которой планируется строительство. Продольная арматура применяется из горячекатаной стали класса A-III по ГОСТ 5781-82. В качестве поперечной арматуры применяют арматурную сталь класса A-II. Армирование блоков толщиной 50 см, осуществляют пространственными арматурными каркасами. Для изделий толщиной 70-100см- в опалубочных формах. Марка стали для закладных деталей назначается в соответствии с требованиями СНиП 2.05.03-84 и ГОСТ 5781-82. Элементы необходимо обязательно обрабатывать антикоррозионным составом. По готовности, железобетонные изделия проходят проверки и испытания на прочность. Строительные материалы должны соответствовать не только стандартам по прочности и устойчивости к внешним агрессивным воздействиям, но также иметь аккуратную наружность, гладкую поверхность.

Транспортировка и хранение

Блоки ригелей 3БР 55-1-22 должны храниться на специально оборудованных складах. Для транспортировки изделий используют специальную технику. При перевозке конструкций, необходимо их укрепить специальными фиксаторами для полного предохранения от смещений, происходящих вдоль и поперек. Складирование элементов должно осуществляться на деревянные подкладки, установленные рядом с монтажными петлями. Строительные материалы должны быть рассортированы по маркам и их необходимо укладывать в рабочем положении в штабеля высотой не более двух метров. В обязательном порядке должен быть оборудован подъездной путь, чтобы произвести оперативную погрузку и разгрузку. На всех этапах работ с железобетонными конструкциями, необходимо в обязательном порядке соблюдать все правила техники безопасности.
