СБ 3,1-21-6-5-7 п-1

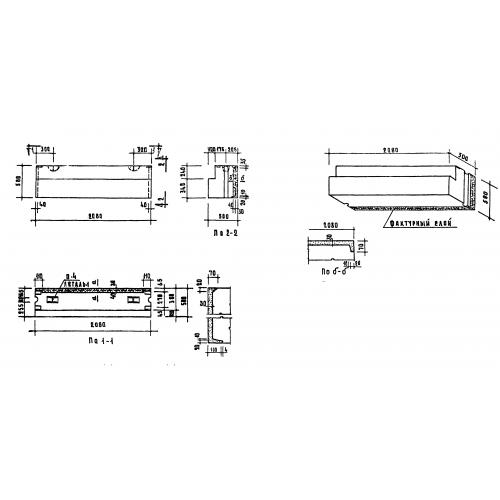

Блок перемычный СБ 3,1-21-6-5-7 п-1 - это прямоугольное железобетонное изделие с рядом конструктивных особенностей. В центральной части имеется углубление, которое придает элементу вид сплюснутой буквы п. Лицевые поверхности элементов наружных стен гладкие, подготовленные под дальнейшую декоративную отделку. Изделия могут выпускаться как с внутренним отделочным слоем, так и без него. Перемычные блоки разработаны для пятиэтажных зданий, имеющих продольные стены и для девятиэтажных зданий, имеющих поперечную схему несущих стен в зданиях с продольными несущими стенами. Конструкции СБ 3,1-21-6-5-7 п-1 разработаны для применения во II и III климатических районах.

Расшифровка маркировки изделия

Блоки наружных стен имеют определенную маркировку, основные требования к которой - лаконичность и содержательность, гарантирующие удобство при сортировке и ознакомлении с технической документацией. Марка состоит из буквенно - цифрового индекса, который содержит в себе информацию об изделии. При более подробном рассмотрении расшифровки СБ 3,1-21-6-5-7 п-1, можно увидеть следующее:

1. СБ - стеновой блок наружных стен;

2. 3 - тип блока (перемычный);

3. 1 - положение блока в плане (рядовой);

4. 21 - длина в дм;

5. 6 - высота в дм;

6. 5 - толщина в дм;

7. 7 - нагрузка;

8. п - легкий бетон на пористых заполнителях;

9. 1 - симметричный.

Маркировка наносится на торце готового изделия специальной краской, стойкой к влаге, ультрафиолету и другим воздействиям окружающей среды.

Материалы и производство

Блоки наружных стен изготавливаются в заводских условиях или на специально оборудованных для этого площадках. Изготовители при этом руководствуются пометками и чертежами из Серии 1.133.1-5. Конструкции запроектированы с учетом изготовления их в стальных формах в горизонтальном положении. Основной материал для производства СБ 3,1-21-6-5-7 п-1 - бетоны марок М100 или М150, которые являются легкими конструктивными плотными бетонами на искусственных заполнителях, таких как песок керамзитовый, песок из вспученного перлита, а также пористый из металлургического шлака. Все компоненты должны отвечать требованиям определенных стандартов. Марка бетона наружного отделочного фактурного слоя М150. Данный слой должен быть прочно связан с бетоном блока. Распалубка и извлечение блоков осуществляется при достижении бетоном прочности не менее 80% от проектной.

Армируются перемычные блоки СБ 3,1-21-6-5-7 п-1 объёмными арматурными блоками, состоящими их двух взаимно пересекающихся сеток. В изделии также предусмотрено наличие строповочных петель, для изготовления которых применяется горячекатаная арматура классов Ас-II и А-I. Долговечность крупноблочной конструкции во многом зависит от нанесения антикоррозийной защиты на лицевую поверхность закладных деталей, присутствующих в блоке.

Контроль качества блоков СБ 3,1-21-6-5-7 п-1 производится путем систематического пооперационного контроля на нескольких стадиях производства.

Транспортировка и хранение

Железобетонные блоки хранят в специально оборудованных для этого помещениях, с выровненной плотной поверхностью и уклоном для отведения влаги. Складирование и транспортировка изделий к месту монтажа проводиться в вертикальном (рабочем) положении. Подъем, погрузку и разгрузку наружных блоков СБ 3,1-21-6-5-7 п-1 следует осуществлять с помощью монтажных петель или специальных захватных приспособлений. Панелевозы, служащие для перевозки данных конструкций, должны иметь приспособления, обеспечивающие неподвижность блоков и сохранность их лицевых поверхностей.
