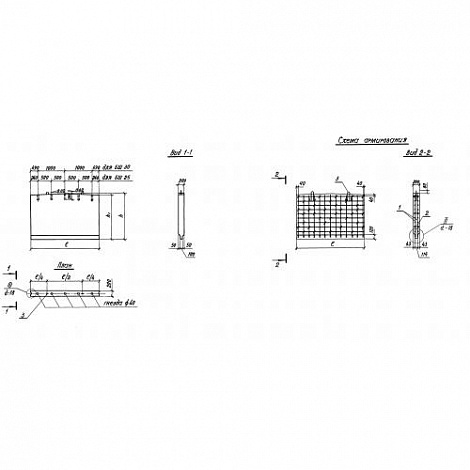

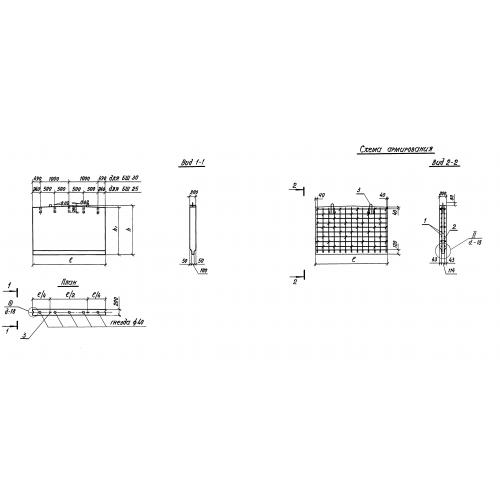

БШ 25-4-3

Блок шкафных стенок БШ 25-4-3 железобетонная конструкция с прямоугольным поперечным сечением. В Серии 3.503.1-105 запроектированы несколько видов изделий: прямоугольные, со скосами в верхней части и с рядом выступов (по внешнему виду напоминающих лесенку).

Применяются высокопрочные блоки шкафных стенок при строительстве безростверковых опор под ребристые пролетные строения автодорожных мостов. Предназначены под мостовые конструкции пролетами 24 и 33 м. Допустимая высота подходных насыпей не должна превышать 10 м. Блоки обладают высокой прочностью и долговечностью благодаря высокому качеству входящих в состав материалов. Изделия рассчитаны на применение на территориях с сейсмичностью до 6 баллов по шкале Рихтера. Элементы разрабатывались с учетом требований и рекомендаций СНиП 2.05.03-84.

Расшифровка маркировки

На поверхности железобетонных конструкций принято наносить специальные маркировочные обозначения, служащие для удобства ориентирования в номенклатурном ряду и на складских территориях. Знаки состоят из цифр и букв информационного характера и в сочетании БШ 25-4-3 имеют следующую расшифровку:

1. БШ тип конструкции блок шкафной стенки;

2. 25 длина элемента;

3. 4 индекс, указывающий на длину пролетного строения (3 24 м, 4 33 м);

4. 3 индекс дополнительных конструктивных особенностей (1 средние блоки с односторонним уклоном, 2 и 3 средние блоки с двухсторонним уклоном).

В маркировочном обозначении крайних блоков в конце прописываются 2 цифры. Первая указывает длину нижнего уступа верхней грани (1 124 см, 2 149 см, 3 199 см), вторая на длину второго уступа верхней грани (1 111 см, 2 186 см).

Материалы и производство

Процесс изготовления конструкций регламентирован Серией 3.503.1-105. За основу берется тяжелый бетон класса В25 по прочности на сжатие. Марки бетона по водонепроницаемости и морозостойкости рекомендуется подбирать исходя из эксплуатационных и климатических особенностей местности строительства, руководствуясь требованиями СНиП 3.06.04-91.

Для армирования шкафных блоков используются пространственные каркасы и сетки. Для их изготовления применяется стержневая сталь класса AII по ГОСТ 5781-82. Места пересечения стержней соединяются с помощью контактной точечной сварки. Сварные соединения должны отвечать требованиям ГОСТ 10922-90. Подбор марок стали следует осуществлять, учитывая климатические особенности региона строительства. Обязательна антикоррозионная обработка металлических компонентов.

Минимально допустимая величина отпускной прочности составляет 70% в летнее время и 100% в зимнее время года. Перед отправкой потребителю элементы проходят контрольные испытания, по итогам которых снабжаются необходимой документацией. Некондиционные изделия отбраковываются.

Транспортировка и хранение

Погрузочно-разгрузочный комплекс работ следует осуществлять и использованием специализированного оборудования, захватов и траверс. Перед перевозкой важно закрепить элементы для исключения смещения и падения конструкций. Запрещен сброс, навал и волочение конструкций. Необходимо беречь изделия от механических повреждений.

Хранение шкафных блоков БШ 25-4-3 должно осуществляться на специальных складских площадках в рассортированном по маркам состоянии. Изделия допускается укладывать в штабеля высотой не более 2 рядов. Обязательно использование подкладок на 2 см превышающих высоту строповочных петель. Укладку следует осуществлять в месте, доступном для подъезда специализированной техники.
