ВМС 31 а

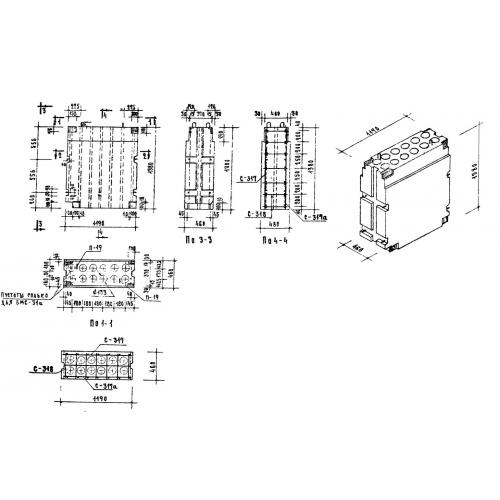

Вентиляционный блок ВМС 31 а - это легкобетонная прямоугольная конструкция с вертикальными круглыми пустотами, которые служат вентиляционными и дымовыми каналами. Лицевые поверхности таких изделий должны быть гладкими, подготовленными под дальнейшую декоративную отделку. Являются внутренними стеновыми элементами жилых крупноблочных девятиэтажных зданий с толщиной стен 40,50 и 60 сантиметров, строящихся в обычных условиях по проектам I-439А и Iу-438А.

Такие стеновые блоки отличаются простотой и быстротой монтажа, относятся к несгораемым конструкциям с высокими эксплуатационными показателями.

Расшифровка маркировки изделия

Условно обозначаются железобетонные изделия марками, в которых отражаются основные характеристики изделия и конструктивные особенности. Марки имеют вид цифробуквенных комбинаций и позволяют легко ориентироваться на складе готовой продукции и в технологической документации. Маркировка блока ВМС 31 а расшифровывается следующим образом:

1. ВМС - внутренний стеновой блок вертикальный,

2. 31 - тип блока, вентиляционный,

3. а - блок для верхней части стены 9 этажа.

Помимо маркировки на каждом готовом блоке должны быть обозначены: краткое наименование завода - изготовителя, дата выпуска, после которой разрешается указывать номер партии, отпускной вес и печать ОТК. Маркировочные надписи следует наносить на торцевую поверхность блока несмываемой краской контрастного цвета.

Материалы и производство

Стандарты и требования к изготовлению вентиляционных блоков ВМС 31 а указаны в Серии ИИ 03-05. Блоки изготавливаются в стальных опалубках, которые должны обеспечивать необходимые формы и линейные размеры изделий, сохранность их в процессе всех технологических операций.

За основу конструкций берется легкий бетон с маркой М150 и М200 на искусственных пористых заполнителях, таких как: керамзитобетон, аглопоритбетон, шлакобетон. Такой бетон обладает рядом преимуществ: легкость, влагостойкость, прочность, хорошие теплоизоляционные показатели. Марка бетона по морозостойкости и водонепроницаемости принимается проектной организацией с учетом условий эксплуатации.

Запроектировано армирование блоков пространственными каркасами с применением горячекатаной арматурной стали класса АI и проволоки ВI. Закладные детали крепятся к каркасам непосредственно после установки в форму. Производителю необходимо разработать комплекс мероприятий для защиты лицевых поверхностей закладных деталей от коррозии согласно СНиП 2.03.11-85.

Готовые стеновые внутренние блоки принимаются техническим отделом, проходят приемо-сдаточные и периодические испытания на прочность, жесткость и трещиностойкость. Отпуск изделий потребителю допускается при достижении бетоном не менее 100% проектной прочности на сжатие.

Хранение и транспортировка

Для того чтобы сохранить целостность вентиляционных блоков ВМС 31 а требуется соблюдать следующие правила:

- хранить и транспортировать в вертикальном положении с опорой на деревянные прокладки;

- избегать любых действий, способных повлечь загрязнение и повреждение конструкций;

- запрещается складировать навалом и перетаскивать войлоком, разгружать блоки со свободным падением;

- подъем производить только за петли;

- при транспортировании обеспечивать надежную фиксацию изделий внутри кузова транспорта.
