СБ 25

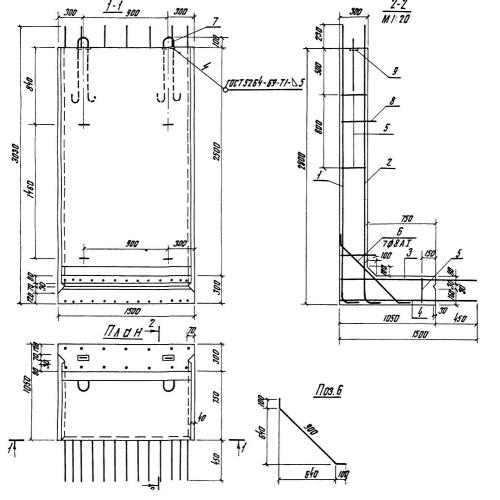

Блок стеновой СБ 25 - это железобетонное Г- образное изделие в перевернутом виде. Данный блок имеет выступы арматуры, которые используются как средство сопряжения с другими конструкциями. Железобетонные блоки предназначены для строительства гидротехнических сооружений на мелиоративных системах.  В целом, относятся к изделиям для шлюзов-регуляторов с расходами воды от 10 до 150 куб. м/с. в соответствии Серией 3.820.1-29/91.Такие изделия рассчитаны на постоянную и временную нагрузку, так как обладают высокими показателями прочности. СБ 25 устанавливаются в обычных инженерно-геологических условиях, в неагрессивной среде, а также в климатических подрайонах 11б и 11в. Возможная здесь расчетная температура наружного воздуха от минус 20 до плюс 40 градусов по Цельсию.

Расшифровка маркировки изделия

Каждый железобетонный блок имеет свою определённую маркировку, которая включает в себя буквенные и числовые знаки. Все символы марки содержат в себе определенную характеристику изделия в сжатом кратком виде. Так, если рассматривать расшифровку маркировки СБ 25, то можно увидеть следующее:

1. СБ - стеновой блок;

2. 25 - размер в дециметрах.

Маркировка прописывается с помощью штампов или трафарета на торцевой части готового изделия. Применяемая здесь краска должна быть темно цвета, стойкая к влаге, ультрафиолету и другим воздействиям окружающей среды. Маркировка конструкций должна строго выдерживаться в проектах, заказах на изготовления и в готовых конструкциях, выпускаемых на строительство.

Материалы и производство

Изготовление изделий для строительства гидротехнических сооружений на мелиоративных системах, таких как блоки, должно происходить в заводских условиях, или на специально оборудованных площадках предприятий строительной индустрии. При этом производители должны руководствоваться пометками и чертежами из Серии 3.820.1-29/91. За основу при производстве берется тяжелый бетон класса по прочности на сжатие В15 марки М200. Благодаря техническим характеристикам такой бетонной массы, изделие достигает требуемого уровня прочности, а также увеличивается его долговечность и способность противостоять негативным факторам окружающей среды. По морозостойкости назначается бетон F150, по водонепроницаемости - W6.

Дополнительная прочность изделия приобретается благодаря процессу армирования. Армирование - это способ увеличения несущей способности конструкции с помощью материалов, имеющих высокие прочностные свойства. Изделие СБ 25 армируется с помощью плоских каркасов и арматурных сеток из стали класса А-I и A-III. Все арматурные изделия свариваются при помощи контактной точечной сварки. Также в тело железобетонного изделия заложены стальные монтажные петли, для удобства транспортирования и монтажа СБ 25.

По итогу производства каждый блок проходит технический контроль. Методы испытаний и оценка изделий по результатам проверки должны соответствовать ГОСТ 8829-85.

Хранение и транспортировка

Готовые стеновые блоки необходимо складировать в специально оборудованных помещениях, рассортированными по маркам, лежа в горизонтальном положении на деревянных прокладках толщиной не менее высоты монтажных петель. Требующие ремонта изделия следует хранить отдельно. Пол в помещении должен быть плотный и ровный, со специальным уклоном для отведения воды. Транспортирование разрешается производить всеми видами транспорта, при этом должно обеспечиваться надежное крепление блоков и их сохранность. Подъем, погрузка и разгрузка осуществляется краном с захватом за монтажные петли.
