БСН 8-120-3-1

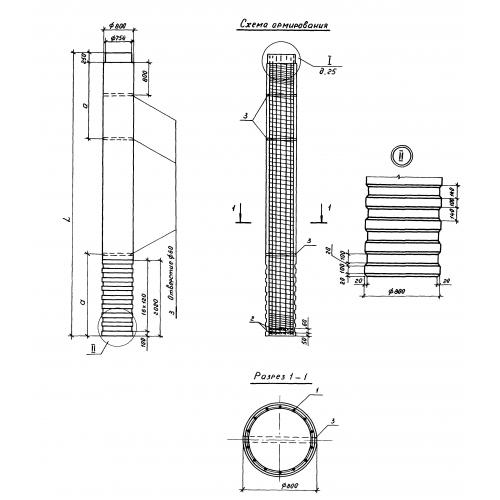

Блок столба нижний БСН 8-120-3-1 высокопрочное железобетонное изделие, используется для строительства мостового фундамента. Столб имеет круглое поперечное сечение. С одного торца блок столба оснащен металлической обечайкой, с другого кольцевыми пазами по боковой поверхности. Завод - производитель устанавливает на блоки специальные фиксаторы, благодаря которым соблюдается зазор в 50 мм. между блоком и стенкой скважины. Выпуск блоков регламентируется Серией 3.503.1-102.

Расшифровка маркировки

Маркировка изделия это буквенно-числовая комбинация. Маркировка разработана исходя из основных характеристик изделия. Рассмотрим подробнее маркировку БСН 8-120-3-1 где:

1. БСН начальные буквы названия элемента;

2. 8 диаметр изделия, в дм.;

3. 120 длина столба, выражена в дм.;

4. 3 тип армирования;

5. 1 бездиафрагменная опора.

Маркировочные обозначения принято наносить на каждое изделие темной несмываемой краской.

Материалы и производство

Выпуск блоков столбов осуществляется в заводских условия с соблюдением всех нормативных стандартов производства. Для производства берут тяжелый бетон, со средней плотностьюне менее 2400 кг/м3. Бетон должен соответствовать ГОСТ 25192-82 и ГОСТ 26633-85. Бетон по показателям морозостойкости, водонепроницаемости принимается исходя из климатических условий строительства объекта. Все компоненты, которые используются для приготовления бетонной смеси должны отвечать техническим требованиям. В качестве крупного заполнителя используется фракционный щебень, в качестве мелкого принято использовать природный песок. В зависимости от диаметра стержней рабочей арматуры разработано четыре типа армирования. Для армирования используется горячекатаная сталь класса AII, AI по ГОСТ 5781-82. Блоки столбов армируются пространственными каркасами, которые изготавливают при помощи навивочно - сварного станка или специально оборудованных и размеченных стендов верстаков.

Принимаются готовые блоки столбов партиями. Партию составляют изделия изготовленные из одних и тех же материалов по одной технологии за срок не более чем одна неделя. Блоки проходят проверку на прочность жесткость и трещиностойкость, только качественное изделие способно выдержать нагрузки различного характера. Проверяется соответствие фактических и проектных габаритных размеров, расположение и состояние арматурных выпусков, монтажных петель и закладных деталей, правильность нанесения установочных рисок, качество бетонной поверхности. К заказчику изделия доставляются в сопровождении документов, подтверждающих качество продукции.

Транспортировка и хранение

Отпущенные блоки столбов хранятся на складах готовой продукции. Блоки должны складироваться рассортированные по маркам. Столбы укладывают в штабеля, высотой не более двух рядов, с опорой на деревянные подкладки толщиной не меньше высоты монтажных петель. Выпуски арматурных стержней предохраняют от повреждения специальными фиксаторами. Блоки следует укладывать так, чтобы была возможность их свободного захвата при подъеме. При перевозке изделия следует тщательно фиксировать, чтобы исключить их опрокидывание или смещение, что может привести к нарушению сохранности изделий. Комплекс погрузочно-разгрузочных работ производить при помощи траверс или самобалансирующихся стропов. Запрещается разгрузка изделий со свободным их падением. Не допускается перемещение изделий волоком. Во время всех работ необходимо соблюдать технику безопасности.
