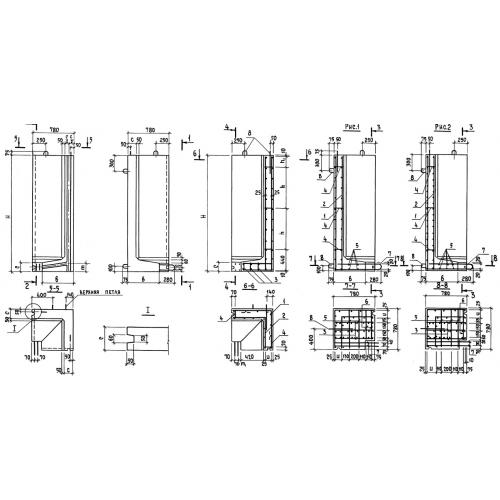

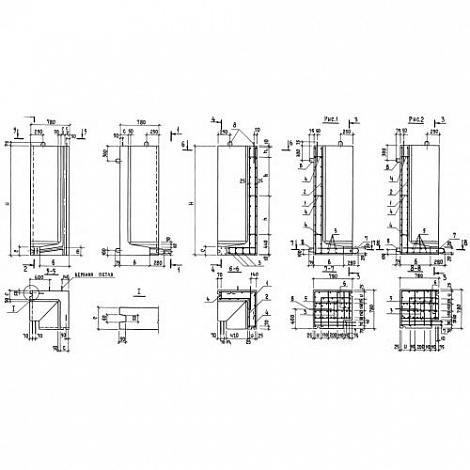

БУ 21-8

Блоки тоннелей угловые БУ 21-8 представляют собой высокопрочные железобетонные элементы сборных тоннелей. Конструктивной особенностью этих элементов является форма, позволяющая выполнять сборку тоннелей в местах поворотов, уширения тоннельных камер. Благодаря высоким классам используемых материалов и технологии производства, блоки прочны и долговечны в различных условиях эксплуатирования. Точная форма с аккуратными торцами обеспечивает стыки с соседними блоками с минимальными зазорами, а наличие закладных петельных выпусков упрощает монтаж. Удобные и практичные элементы рассчитаны для применения в строительстве тоннелей с другими элементами Серии 3.006.1-3/83 – предусмотрены стыки и сочетание геометрических размеров, поэтому сборка выполняется в минимальные сроки.

1. Варианты маркировки

В серии представлены несколько марок (расшифровку смотрите ниже) блоков, отличающихся по своим характеристикам, производителем представлены все марки серии:

1. БУ 21-8;

2. БУ 24-8;

3. БУ 27-8;

4. БУ 30-8;

5. БУ 33-8;

6. БУ 36-8.

2. Основная сфера применения

Блоки тоннелей угловые БУ 21-8 разработаны и спроектированы в рамках Серии 3.006.1-3/83 вместе с другими элементами конструкции для строительства сборных железобетонных тоннелей. При этом угловые блоки разных марок (а так же другие уголковые элементы, описанные в выпуске 1-3 серии) предназначены и используются для выполнения поворотов под различными углами, расширения камер тоннеля в качестве стеновых элементов конструкции. Наличие угловых блоков позволяет создавать тоннели различных форм и направлений с применением элементов одной серии, соответствующим по прочности, армированию и геометрическим размерам, учитывающим особенности эксплуатирования. Тоннели, создаваемые из элементов серии, предназначены для прокладки различных коммуникаций, в том числе, транспортерных лент, строительства на предприятиях пешеходных переходов, не предусматривают транспортирование непосредственно по ним жидкостей. Тоннели прокладывают так же, под железнодорожным и автомобильным полотном, в обычных условиях с разными показателями сейсмичности (до 9 баллов).

3. Обозначение маркировки

Различие характеристик между однотипными элементами строительства отображается в маркировке, наносимой производителем на внешней стороне изделия. Цифробуквенные группы дают представления о названии изделия и его основных характеристиках, что упрощает поиск среди других элементов, аналогичный или схожих по форме. На примере блоков тоннелей угловых БУ 21-8:

1. БУ – блоки угловые, буквенное обозначение названия изделия;

2. 21 – высота в дм;

3. 8 – расчетная нагрузка на уровне перекрытия.

Блоки тоннелей угловые БУ 21-8 имеют следующие габаритные размеры:

Длина = 600;

Ширина = 600;

Высота = 2280;

Вес = 1580;

Объем бетона = 0,63;

Геометрический объем = 0,8208.

4. Материалы изготовления и характеристики изделия

Условия эксплуатирования блоков тоннелей угловых БУ 21-8 подразумевают постоянное воздействие на конструкцию температурных перепадов, различные степени агрессивности среды, сейсмичности, под автомобильными и железными дорогами, поэтому для производства применяются только высококлассные материалы. Тяжелый бетон марки М 300 по прочности на сжатие, морозостойкость и водонепроницаемость определяется условиями эксплуатирования для каждого конкретного строительного объекта, которые отображаются в проекте заказчика. Армируются угловые блоки пространственными каркасами. Плоские каркасы изготавливаются методом точечной контактной сварки, пространственные – путем соединения плоских при помощи сварочных клещей. Для их производства применяется арматура класса А-1, А-111, а так же, Вр-1. Армирование обязательно покрывается слоем защитной антикоррозийной смеси для предотвращения внутренних разрушений, продления срока эксплуатирования блоков тоннелей угловых БУ 21-8. Для различных коммуникаций, в соответствии с проектом, элементы конструкции могут дополняться закладными изделиями, которые необходимы, например, при прокладывании кабелей. Для этого в проекте заказчика обозначаются места расположения закладных изделий, в соответствии с которым и выполняется их изготовление и установка до заливки бетоном.

5. Складирование, транспортировка и хранение

Поставка на объект железобетонных элементов сборных каналов должна выполняться комплектно. Транспортирование и хранение блоков тоннелей угловых БУ 21-8 выполняется в рабочем положении, в штабелях не более чем из двух вертикальных рядов. Для продолжительного хранения необходимо обеспечить складские условия, ровную поверхность, на которую, с использованием деревянных подкладок, устанавливают блоки, сортируя по маркам. При перевозках необходимо зафиксировать блоки таким образом, чтобы исключить любые смещения изделий – по отношению к транспорту и друг другу. Погрузочные и монтажные работы выполняются с применением техники, за предусмотренные для этих целей петли.
