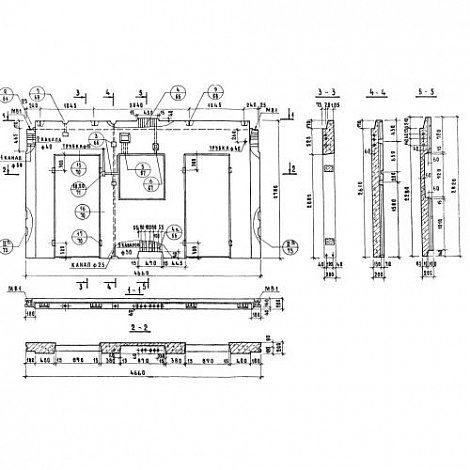

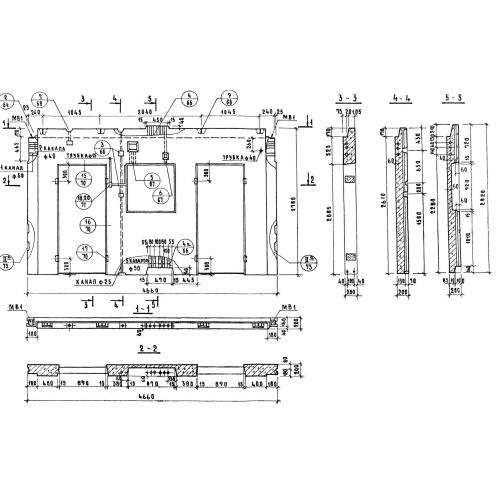

Панели электротехнические ВЭ 4-47-28-2-2 д унифицированные индустриальные изделия, имеющие прямоугольную форму с характерными проемами и конструктивными выемками. Предельно допустимые габариты 5,8 на 2,6 м. Боковые грани оборудованы специальными рифлениями, обеспечивающими надежное сцепление с прилегающими конструкциями. После монтажа стыки заполняются раствором.

Элементы конструкций разработаны для возведения внутренних стен лестничных клеток крупнопанельных домов, в 5-9 этажей. Шаг поперечных стен не должен превышать диапазон 2,4-6,6 м. Допускается применение в климатических зонах I и II категорий (до -32 градусов) с обычными геологическими условиями. Сопряжение конструкций при возведении крупнопанельных зданий необходимо производить по Серии 2.130-1.

Расшифровка маркировки

Высокопрочные электротехнические панели производятся по Серии 1.131-10. В норматив включены этапы производства, материалы и правила нанесения маркировочных обозначений. Цифро-буквенная комбинация позволяет ориентироваться и подбирать изделие под требуемые проектные параметры. ВЭ 4-47-28-2-2 д имеет следующую расшифровку:

1. ВЭ внутренняя стеновая электротехническая панель;

2. 4 тип группы, к которой относится элемент;

3. 47 длина;

4. 28 высота;

5. 2 толщина;

6. д индекс наличия проема;

7. л характеристика расположения проема (л левое, п правое).

Если в электротехнической панели подразумевается наличие отверстий под трубы внутреннего водостока, для которых устанавливается специальная штраба, то в маркировочном обозначении делается соответствующая отметка «ш».

Материалы и производство

Для производства электротехнических стеновых панелей ВЭ 4-47-28-2-2 д используется бетон тяжелых марок М150 и М200.Защитный слой армирования должен быть минимум 10мм. Лицевая сторона должна быть гладкой, в обязательном порядке подготовлена к покрасочным работам и оклейке обоями.

Конструктивное армирование выполняется с помощью специальных блоков из каркасов КВ1-КВ4.Сварка производится отдельными стержнями с сетками, привариваются горизонтальные каркасы КВ21-КВ29. Перемычки в панелях с проемами армируются каркасами КВ31-КВ39 или КВ 41-КВ49. Допустимый класс стали AIII и BI. Конструктивные элементы необходимо закреплять в опалубке пластиковыми или цементными фиксаторами. Все арматурные изделия должны соответствовать ГОСТ 10922-64.

При необходимости формования панелей с каналами требуется закладка полиэтиленовых трубок по ГОСТ 18599-73. Места ввода провода в перекрытие, расположение закладных деталей и точное соответствие габаритным размерам должны проверятся по Серии 1.131-10. При необходимости изменения места расположения конструктивных особенностей следует произвести перерасчет несущей способности и согласовать изменения с электриками (при установке штраб).

Транспортировки и хранение

Процедуры хранения и транспортировки должны соответствовать ГОСТ 12504-67. При осуществлении комплекса погрузочно-разгрузочных работ все требования норматива должны безукоризненно соблюдаться.

Для перемещения электротехнических стеновых панелей ВЭ 4-47-28-2-2 д используются специальные балансирующие траверсы. Они обеспечивают вертикальное положение и препятствуют неравномерному перепаду нагрузок. Наклон строп не должен превышать 15 градусов. Погрузка производится за подъемные петли, находящиеся в верхних гранях элемента.

Хранение конструкций должно осуществляться на заранее подготовленной ровной песчаной площадке. Панели необходимо выкладывать вертикально в специальных кассетах. Допускается хранение с незначительным уклоном.
