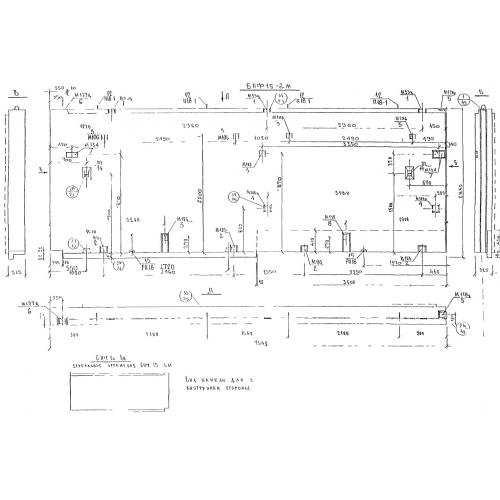

6НФ 15-2 м (Альбом 3РС 41-28)

Панели наружных стен фризовые трехслойные 6НФ 15-2 м (Альбом 3РС 41-28) - индустриальные железобетонные конструкции, имеющие прямоугольную форму. Верхние и нижние торцевые стороны оснащены выступами и углублениями, предназначенными для более надежного сцепления со смежными конструкциями в каркасе здания, и ускоряющими монтаж за счёт отсутствия необходимости использования цементного раствора для замазки швов.

Применяются высокопрочные панели наружных стен при строительстве жилых домов. Конструкция обладает высокими теплотехническими характеристиками и позволяют обеспечить хорошую теплоизоляцию жилого помещения, что в значительной степени позволяет сэкономить жильцам на отоплении. При разработке элементов учитывались требования СНиП 2.03-01-84. Высокие показатели теплоизоляции достигаются благодаря наличию нескольких слоев, внутренний слой панели уплотняется специальными пакетами из минеральной ваты, они гарантируют высокую тепло защищённость.

Маркировочное обозначение

Ключевые характеристики, содержащиеся в маркировочных обозначениях, в совокупности цифры и букв 6НФ 15-2 м (Альбом 3РС 41-28), имеют следующую расшифровку:

1. 6НФ - панель наружная стеновая фризовая трехслойная;

2. 15 - порядковый номер типоразмера изделия;

3. 2 - наличие дополнительных конструктивных особенностей;

3. м - закладные детали.

Особенности производства

Поэтапный процесс производства стеновых панелей 6НФ 15-2 м (Альбом 3РС 41-28) прописан в нормативном документе Альбом 3РС 41-28. По условиям регламента в качестве основного элемента для наружного слоя следует использовать тяжёлый мелкозернистый бетон с фракциями щебня от 3 до 10 мм и средней плотностью 2300 кг/м3. Класс бетона по прочности на сжатие должен составлять не менее В15, марка морозостойкости F50, с осадкой конуса бетонной смеси от 16 до 18 см. Для внутреннего слоя принят класс по прочности на сжатие В15, марка морозостойкости F50 с осадкой конуса бетонной смеси от 1 до 2 см. Торцы и боковые грани панелей с внутренней и наружной стороны прокладываются специальными пакетами из минераловатных плит, соответствующих марки М125 по ТУ 5762-010-04001485-96.

Каркасы и сетки, предусмотренные для формирования внутренних и наружных слоев панели, изготавливаются из стали класса AII и AIII по ГОСТ 5781-82 и холоднотянутой проволоки класса Вр-1 по ГОСТ 6727-80. Качество арматурных сеток и каркасов должно отвечать стандартам ГОСТ 10922-92. Подъемные петли необходимо производить из стали класса AI марки ст3сп 2, или из класса AcII марки 10ГТ. Закладные элементы производятся из стали марки ст3кп 2 по ГОСТ 380-88. Их необходимо сверять ГОСТ 14098-91. Значения отклонений величин по геометрическим параметрам должны соответствовать ГОСТ 11024-84. При необходимости окраски фасадных поверхностей, данные процедуры стоит осуществлять на заводских территориях. Состав и порядок нанесения лакокрасочных и грунтовых материалов заранее оговаривается с заказчиком. Внутренняя поверхность панелей должна иметь подготовленное состояние под шлифовку.

Транспортировка и хранение

Погрузочно-разгрузочные комплекс работ необходимо осуществлять с использованием специальных приспособлений и техники, обеспечивающий самобалансирование усилий в грузовых стропах. Перевозку необходимо реализовывать на панелевозах, обеспечивающих неподвижность и сохранность лицевых поверхностей и выступающих частей. Хранение должно осуществляться на складских территориях в вертикальном положении, в специальных кассетах с использованием деревянных подкладок под внутренним слоем. Важно закрепить панели от опрокидывания.
