3НС 60-29-35-150 л-1 (97.87 ИЖ 1.1-1)

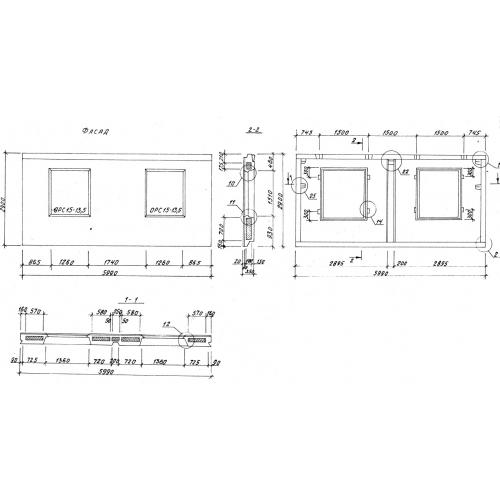

Панели наружных стен трехслойные 3НС 60-29-35-150 л-1 (97.87 ИЖ 1.1-1) представляют собой высокопрочные унифицированные строительные материалы. Изделия имеют прямоугольную форму, а также могут быть оснащены различными проемами, предназначенными для последующей установки окон и дверей. Все представленные в нормативном документе конструкции запроектированы толщиной 350 мм.

Применяются индустриальные панели наружных стен при строительстве крупнопанельных жилых домов и блок-секций, запроектированных 97 домостроительной серией. Они выступают в качестве элементов стен, и служит не только в роли фасадов зданий, но и в качестве перегородок, разделяющих межкомнатное пространство. Конструкции отличаются высоким качеством лицевых поверхностей, а также продолжительным эксплуатационным сроком. Благодаря наличию на торцевых гранях выступов, обеспечивается надежное сопряжение со смежными элементами каркаса здания. Изделия обладают высокими теплотехническими характеристиками. При проектировании и разработке конструкции учитывались требования СНиП 2.03.01-84.

Маркировочное обозначение

Знаки, наносимые на изделия, демонстрируют главные особенности и позволяют найти нужные строительные конструкции в короткий срок. Совокупность символов 3НС 60-29-35-150 л-1 (97.87 ИЖ 1.1-1) расшифровывается:

1. 3 - количество слоев;

2. НС - тип конструкции - панель наружных стен;

3. 60 - длина (дм);

4. 29 - индекс, характеризующий высоту (дм);

5. 35 - показатель толщины (см);

6. 150 - марка бетона;

7. л - легкий бетон;

8. 1 - отличие по закладным деталям.

Запрещено вносить произвольные корректировки в маркировочные символы. Дополнительно можно отражать дату производства. Массу и штамп отдела технического контроля.

Особенности производства

Для изготовления стеновых панелей 3НС 60-29-35-150 л-1 (97.87 ИЖ 1.1-1) необходимо следовать предписаниям нормативного документа Серии 97.87 ИЖ 1.1-1. По условиям регламента для обеспечения высокого качества готовой продукции следует использовать стальные опалубочные формы. Для производства изделий в качестве главного материала выступает керамзитобетон, имеющий плотность 1500 кг/м3. Фактурный слой выполнен из керамзитобетона плотностью 1800 кг/м3. Внутренний слой производится из полистирольных пенопластовых плит ПСБ марки 25 с плотностью 40 кг/м3. Для швов используется мастика УМС50. Дополнительно в тело конструкции могут закладываться деревянные антисептические пробки.

Армируются элементы пространственными каркасами, сетками и отдельными стержнями. Для этих целей используется холоднотянутая проволока класса Вр-1 по ГОСТ 6727-80, а также горячекатаная сталь соответствующая ГОСТ 5781-82 классов AI и AIII. Для строповочных петель применяется сталь класса AI. В тело конструкции могут закладываться технические трубки. Для продолжительного эксплуатационного срока следует в обязательном порядке обрабатывать все металлические составляющие противокоррозионными составами и обеспечивать величину защитного бетонного слоя до поверхности рабочего армирования.

Транспортировка и хранение

Складирование и перевозка панелей наружных стен 3НС 60-29-35-150 л-1 (97.87 ИЖ 1.1-1) должны осуществляться с соблюдением правил по технике безопасности. Укладка должна производиться в вертикальном положении с гарантией надежного опирания под внутренним слоем. Важно беречь изделий от опрокидывания и любых механических повреждений. Транспортировку рекомендуется осуществлять на панелевозах, гарантирующих сохранность лицевых поверхностей и неподвижность элементов. Погрузочно-разгрузочные работы должны осуществляться с применением специализированного оборудования.
