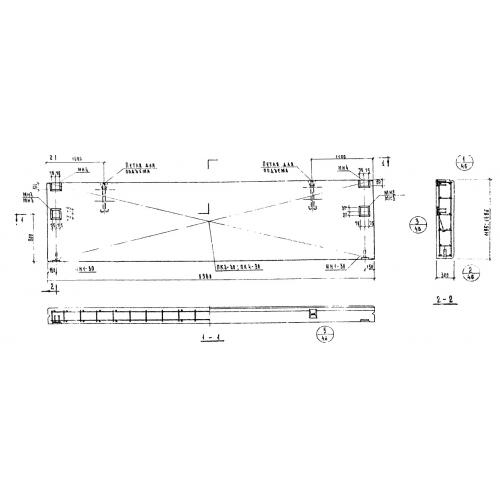

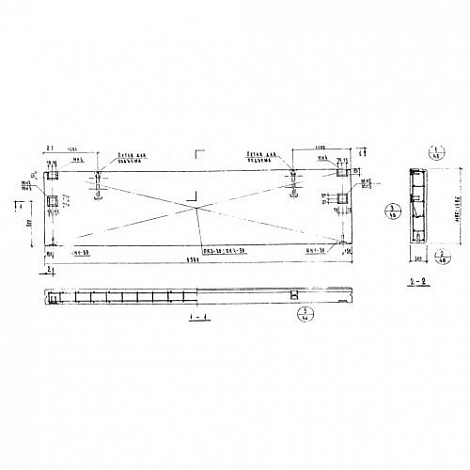

НШП 60-12 пр I

Панель парапетная НШП 60-12 пр I - это универсальное строительное изделие прямоугольной формы, которое применяются при возведении гражданских зданий, а так же промышленных предприятий. Элементы запроектированы однослойными и имеют ширину 200, 250, 300 и 400 мм. Индустриальные изделия данного вида просты в установке, требуют меньше затрат по сравнению с другими деталями, выполняются из качественного и проверенного сырья, поэтому им не страшны ни влага, не перепады температуры, они надежны и долговечны. Используются практически во всех климатических зонах. Серия ИИ 04-5 содержит рабочие чертежи данных железобетонных конструкций.

Расшифровка маркировки

Индустриальное изделие получает на заводе индивидуальное обозначение - маркировку, которая состоит из букв и цифр. Марка обычно указывается, как в спецификации, так и проставляется на боковой стороне готового элемента при помощи трафарета и штампа. Познакомимся более детально с маркировкой НШП 60-12 пр I и изучим ее на основании регламента Серии ИИ 04-5 :

1. НШП - тип изделия - панель парапетная;

2. 60 - длина;

3. 12 - высота;

4. пр - правое расположение;

5. I - вариант расположения закладной детали.

Заводская маркировка всегда остается неизменной, действующий регламент запрещает вносить изменения. Дополнительно указывают номер партии, вес детали в килограммах, дата производства и штамп отдела технического контроля.

Основные характеристики и изготовление

Индустриальные изделия изготавливаются в заводских условиях, согласно Серии ИИ 04-5. Панели запроектированы из керамзитобетона и легкого бетона по плотности от 900, 1000 и до 1200 кг/м3. Морозостойкость и водонепроницаемость назначается индивидуально согласно каждому новому проекту по Серии ИИ 04-5. Чтобы конструкциям придать дополнительную прочность, они подвергаются армированию. Детали армируются пространственными каркасами, которые состоят из сеток и стержней, соединенных путем контактной точечной сварки. Применяется арматура класса A-III и B-I согласно нормам действующего стандарта. Металлические элементы проходят антикоррозионную защиту. Защитный слой бетона до арматуры должен составлять не менее 30 мм. Для более быстрой установки, в теле строительных конструкций запроектированы монтажные петли. Отпускная прочность бетона, должна быть не менее 80% от проектной марки. На предприятие, все выпущенные партии изделий проходят итоговые контрольные проверки на прочность, трещиностойкость и жесткость. Согласно требованиям ГОСТ 11024-84, на поверхности деталей не должно быть никаких дефектов - вмятин, сколов, наплывов, обнажение арматуры так же строго запрещено. Технический документ содержит образцы чертежей, поэтому все геометрические характеристики должны соответствовать данным чертежам. В обязательном порядке, после всех проверок выписывают технический паспорт, который в дальнейшем отправляется вместе с железобетонными изделиями к заказчику.

Транспортировка и хранение

Хранение НШП 60-12 пр I производится на специально отведенной территории, их обычно рассортировывают по маркам, укладывают в вертикальном положении. Чтобы избежать повреждений, между рядами необходимо прокладывать инвертарные деревянные подкладки, высотой не ниже 30 мм. Перевозка осуществляется, как на специализированном автомобильном транспорте, так и на железнодорожном, при этом детали должны быть надежно зафиксированы крепежным механизмом. Сохранность строительной продукции во многом зависит от грамотного с ней обращения. Чтобы более оперативно произвести погрузку и выгрузку индустриальных изделий, заранее следует подготовить подъездной путь.
