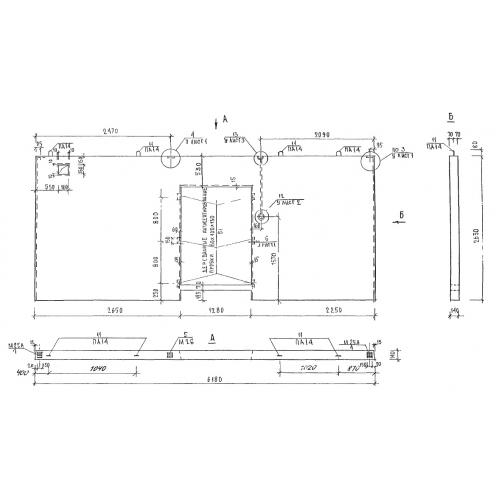

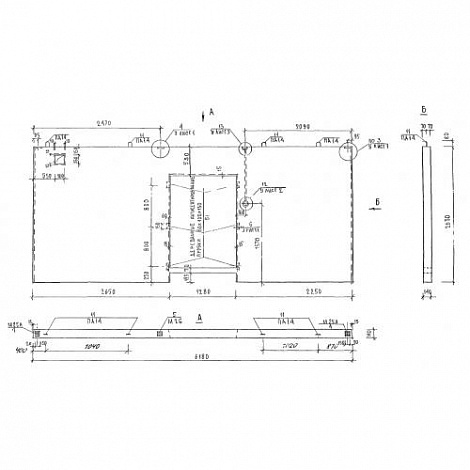

3ЛВ 7-1 (Альбом 3РС 31-11)

Панели внутренних стен 3ЛВ 7-1 (Альбом 3РС 31-11) относится к ряду несущих конструкций, обладающих высокой прочностью и долговечностью. Элементы имеют прямоугольную форму и отличаются наличием различных конструкционных особенностей, выраженных в присутствии проемов, расположенных на разных частях изделия.

Применяются индустриальные панели внутренних стен при строительстве жилых домов с узким шагом несущих стен. Конструкции выступают в качестве перегородок между помещениями, и обладает высоким качеством лицевых поверхностей, что упрощает отделку. При разработках учитывались требования и рекомендации СНиП 2.03.01-84, а также ГОСТ 12504-80.

Маркировочное обозначение

Для быстрого обнаружения нужных строительных материалов следует акцентировать внимание на маркировочных обозначениях, они содержат ключевые особенности конструкции. Совокупность символов 3ЛВ 7-1 (Альбом 3РС 31-11) имеет следующее значение:

1. 3 - отношение изделий к Альбому 3РС 31-11;

2. ЛВ - тип конструкции - панель внутренних стен;

3. 7 - порядковый номер типоразмера;

4. 1 - марка характерных отличительных признаков порядкового номера типа элемента.

Запрещено вносить произвольные изменения в маркировочные знаки.

Особенности производства

Все нюансы и тонкости изготовления внутренних стеновых панелей 3ЛВ 7-1 (Альбом 3РС 31-11) можно узнать из нормативного документа Альбома 3РС31-11. По условиям регламента для сохранения высокого качества готовой продукции и гарантии точности геометрических пропорций лучше применять стальные горизонтальные опалубочные формы. В качестве главного материала используется тяжелый бетон класса по прочности на сжатие В22,5, имеющий плотность 2350 кг/м3. Физико-химические показатели бетона, такие как морозостойкость и водонепроницаемость, приняты на уровне F50 и W2 соответственно. Изделия, оборудованные консольной частью, должны иметь марку по морозостойкости F100. При необходимости в качестве утеплителя для панелей используются пенопласт толщиной 150мм, соответствующий ГОСТ 15588-86.

Армируются конструкции сварными гнутыми и плоскими каркасами и сетками, а также отдельными стержнями, собираемыми в объемный каркас при помощи кондуктора с применением в местах пересечения контактной точечной сварки, отвечающей требованиям ГОСТ 14098-91. Для производства каркасов и отдельных стержней следует использовать горячекатаную сталь классов AI и AIII по ГОСТ 5781-82. Дополнительно применяется холоднотянутая проволока класса Вр-1 по ГОСТ 6727-80. Качество арматурных каркасов должно отвечать ГОСТ 10922-90. Монтажные петли производятся из стали класса AI марок Ст3сп2 и Ст3пс 2. Закладные детали изготавливаются из стали марок Ст3кп по ГОСТ 380-88. Анкера закладных элементов - AII.

В панелях предусмотрена скрытая электропроводка. Дополнительно применяются деревянные антисептические пробки и трубы ПВХ. Качество отделки лицевых поверхностей и внешний вид изделий должны отвечать категории А4 в соответствии с требованиями ГОСТ 12504-80.

Транспортировка и хранение

Складирование и транспортировка панелей внутренних стен 3ЛВ 7-1 (Альбом 3РС 31-11) должны осуществляться с безукоризненным соблюдением правил и норм по технике безопасности. Погрузочно-разгрузочные работы должны вестись за строповочные петли с помощью траверс, обеспечивающих равномерное распределение нагрузки в стропах. Укладка должна производиться в вертикальном положении на специальные опоры, размещаемые в местах, прописанных на рабочих чертежах. Перевозку рекомендуется осуществлять панелевозами, гарантирующими высокое качество лицевых поверхностей и неподвижность конструкций в процессе транспортировки.
