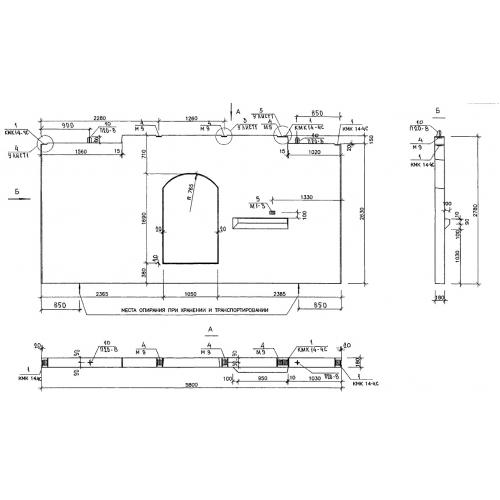

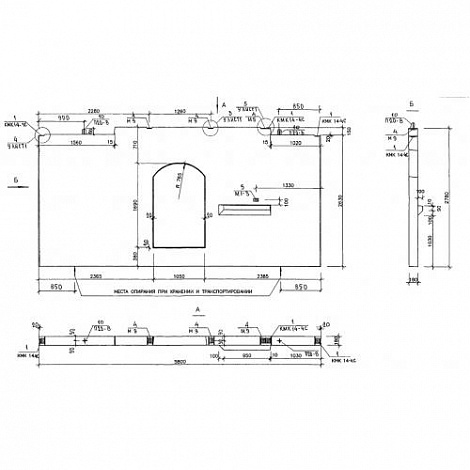

ЛВ 1858-71 у-4с (Альбом РС 1-3120)

Панели внутренних стен ЛВ 1858-71 у-4с (Альбом РС 1-3120) относится к разряду несущих конструкций, обладающих высокой прочностью и используемых в домостроительной сфере. Элементы представлены прямоугольной формы и могут иметь различные конструктивные особенности, выраженные в наличии отверстий и проемов.

Применяются индустриальные панели внутренних стен при возведении жилых домов, запроектированных домостроительной серией П44Т. Конструкции используется в качестве стеновых элементов, и применяются в зданиях для общего укрепления с учётом предотвращения прогрессирующего обрушения при чрезвычайных ситуациях. Элементы запроектированы в соответствии с требованиями СНиП 2.03.01-84. При разработках также учитывались рекомендации ГОСТ 12504-80.

Маркировочное обозначение

Для удобства классификации конструкций были введены маркировочные знаки, цель символов показать все важные особенности элементов. Совокупность знаков ЛВ 1858-71 у-4с (Альбом РС 1-3120) имеет следующую расшифровку:

1. ЛВ - тип конструкции - панель внутренних стен;

2. 18 - толщина (см);

3. 58 - длина (дм);

4. 71 - дополнительные конструкционные особенности;

5. учс - особая прочность с учетом предотвращения обрушения при чрезвычайных ситуациях.

Не допускается произвольно корректировать маркировочные знаки.

Особенности производства

С подробным процессом производства панелей внутренних стен ЛВ 1858-71 у-4с (Альбом РС 1-3120) можно ознакомиться в нормативном документе Альбоме РС 1-3120. Согласно требованиям регламента для обеспечения высокого качества готовой продукции и сохранения геометрических пропорций процесс производства должен осуществляться в горизонтальных формах или кассетным способом. В качестве главного материала используется тяжелый бетон средней плотности 2400 кг/м3, имеющий класс по прочности на сжатие В22,5. Показатель морозостойкости принят на уровне F50.

Для армирования конструкций предусмотрены сварные каркасы и отдельные стержни, собираемые в объемный каркас в специальном кондукторе, отвечающие требованиям ГОСТ 14098-91. Сборка производится в местах пересечения стержней с помощью контактной точечной сварки. Для производства каркасов используется горячекатаная сталь класса AI и AIII, соответствующая ГОСТ 5781-82 и холоднотянутая арматурная проволока класса Вр-1 ГОСТ 6727-80. Качество арматурных составляющих обязано удовлетворять требованиям ГОСТ 10922-90. Для производства монтажных петель применяется гладкая сталь класса AI марка Ст3сп 2 и Ст3пс 2. Также в конструкциях предусмотрены сварные закладные детали, изготавливаемые из полосовой стали марки Ст3кп2, отвечающей требованиям ГОСТ 535-88. В качестве анкеров применяется сталь класса AII или класса А400с, соответствующая ТСН 102-00. При замене стали обязательно учитывать длину стержней и их диаметр.

Дополнительно в составе конструкций могут применяться трубки ПВХ и деревянные антисептические пробки.

Транспортировка и хранение

При складировании и транспортировке стеновых панелей ЛВ 1858-71 у-4с (Альбом РС 1-3120) важно соблюдать технику безопасности. Погрузочно-разгрузочные работы необходимо производить краном с захватом за подъемные петли либо с применением самобалансирующих траверс, исключающих возможность повреждения конструкций. Обязательно хранение в вертикальном положении на деревянных прокладках, размещаемых в местах, указанных на рабочих чертежах. Перевозку рекомендовано осуществлять специализированным видом транспорта, обеспечивающим неподвижность панелей и сохранность лицевых поверхностей в вертикальном положении.
