ВЦ 1827-1 у (Альбом РС 1-1728)

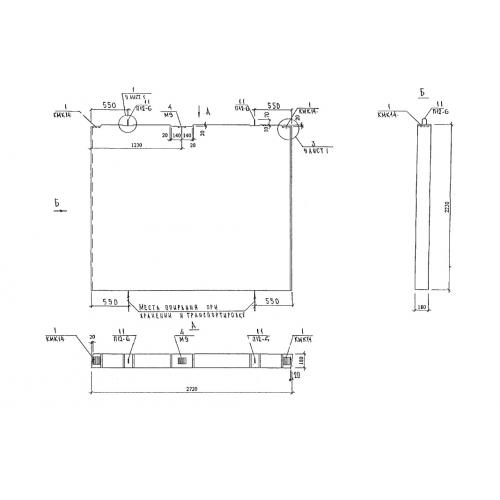

Панели внутренних стен цоколя ВЦ 1827-1 у (Альбом РС 1-1728) являются высокопрочными индустриальными строительными материалами. Изделия имеют прямоугольную форму с множеством конструкционных особенностей, выраженных в наличии овальных проемов, расположенных в разных местах изделия, и полукруглых арок.

Применяются индустриальные панели внутренних стен цоколя при строительстве жилых зданий и общественных сооружений, запроектированных домостроительной серией П44т. Конструкции выступают в роли стеновых элементов и обладают высокой эстетической привлекательностью, обеспечивая строящемуся объекту уникальные фасады и приятный внешний вид. Изделия отличаются внушительной прочностью благодаря свойствам, позволяющим усилить несущие способности конструкции и предотвратить их обрушение в случае чрезвычайных ситуаций. При разработке элементов учитывались требования и рекомендации СНиП 2.03 01-84.

Маркировочные обозначения

Для простоты обнаружения строительных конструкций используются специальные символы, главная задача которых показать ключевые характеристики элементов. Совокупность знаков ВЦ 1827-1 у (Альбом РС 1-1728) имеет следующую расшифровку:

1. ВЦ - тип конструкции - внутренняя цокольная панель;

2. 18 - толщина (см);

3. 27 - длина;

4. 1 - конструкционные особенности;

5. у - усиленная, с целью предотвращения обрушение в случае чрезвычайных ситуаций.

Запрещено вносить произвольные корректировки в маркировочные знаки.

Особенности производства

Подробный процесс производства внутренних цокольных стеновых панелей ВЦ 1827-1 у (Альбом РС 1-1728) прописан в нормативном документе Альбоме РС 1-1725. Для обеспечения высокого качества готовой продукции, а также сохранения геометрических пропорций, представленных на рабочих чертежах, следует осуществлять производство в стальных опалубочных формах. Использовать необходимо тяжёлый бетон класса В22,5 по прочности на сжатие, имеющий среднюю плотность 2300 кг/м3. Показатель морозостойкости для данного вида конструкции должен быть не менее F50. Водонепроницаемость не нормируются.

Для армирования изделий применяются каркаса и отдельные стержни, собранные в один объемный каркас в специальном кондукторе, а также с применением контактной точечной сварки в местах пересечения всех стержней. Для производства каркасов применяется сталь классов AI и AIII. Строповочные петли рекомендуется изготавливать из стали класса AI, отвечающей требованиям ГОСТ 5781-80. Диаметры стержней и их длина представлены в спецификациях нормативно-правовой документации. Дополнительно используется холоднотянутая проволока классов Вр-1 и В1, соответствующая требованиям ГОСТ 6727-80. Для изготовления закладных деталей применяются листовой сортовой прокат марки Ст3кп2, отвечающей требованиям ГОСТ 103-76, а также ГОСТ 8510-86. В качестве анкеров всех компонентов применяется сталь класса AII. Для обеспечения продолжительного эксплуатационного срока конструкций все металлические составляющие в обязательном порядке должны покрываться специальными противокоррозионными составами.

Транспортировка и хранение

Складирование и перевозка панелей внутренних стен цоколя ВЦ 1827-1 у (Альбом РС 1-1728) должны осуществляться с соблюдением правил и норм по технике безопасности, исключительно в вертикальном положении на специальных панелевозах, обеспечивающих неподвижность конструкций и сохранение лицевых поверхностей. При складировании важно обеспечить надежную опору для элементов с помощью инвентарных деревянных прокладок, подкладываемых на расстоянии, демонстрируемом на рабочих чертежах нормативной документации. Погрузочно-разгрузочные работы следует осуществлять за строповочные петли специальным оборудованием, обеспечивающим равномерное распределение нагрузки в стропах.
