3ЛС 11 н-1 (Альбом 3РС 19-103)

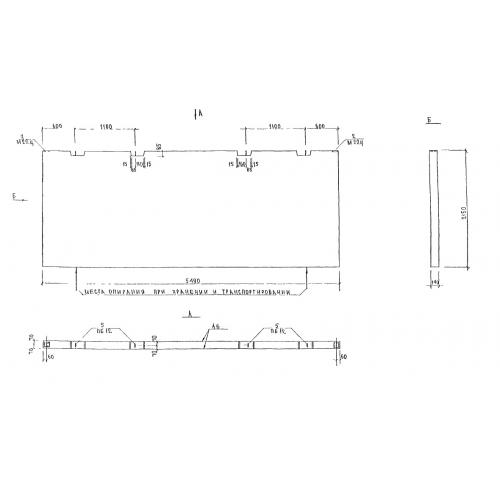

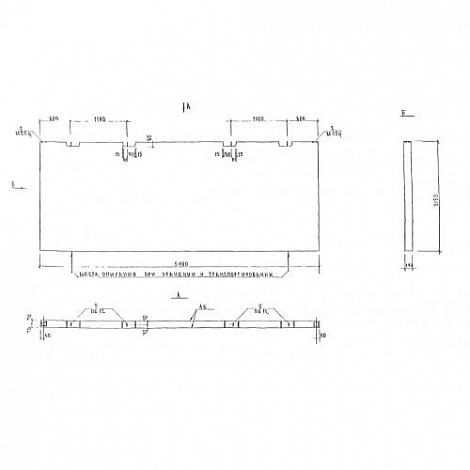

Лестничная стенка входа 3ЛС 11 н-1 (Альбом 3РС 19-103) - унифицированное железобетонное изделие. По внешнему виду конструкция представляет собой прямоугольную плиту с наличием ряда конструктивных углублений.

Высокопрочные лестничные стенки входа широко применяются в строительстве жилых домов серии ПЗМ с первым нежилым этажом. Элементы устанавливаются в пролетах лестниц в качестве стеновых панелей, и позволяют в значительной степени ускорить процесс возведения здания. Большой ассортимент габаритных размеров дает возможность применения конструкций в различных типовых проектах с наличием лестничных клеток. Минимальная огнестойкость изделий 1 час. При разработке конструкции учитывались требования СНиП 2.03.01-84.

Маркировочное обозначение

С целью быстрого поиска необходимых строительных материалов на складских территориях были разработаны маркировочные знаки. Совокупность символов 3ЛС 11 н-1 (Альбом 3РС 19-103) имеет следующую расшифровку:

1. 3ЛС - стенка лестничного входа;

2.11 - порядковый номер типоразмера.

3. н1 - наличие закладных деталей.

Наносить знаки следует на боковую грань конструкции масляной краской, устойчивой к вредоносному воздействию колебаний температур и влажности.

Особенности производства

По условиям главного нормативного документа Альбом 3РС 19-103, описывающего подробный процесс производства и требования материалам, для изготовления лестничных стенок входа 3ЛС 11 н-1 (Альбом 3РС 19-103) следует использовать тяжёлый бетон марки В22,5 по прочности на сжатие. Средняя плотность бетона должна составлять 2300 кг/м3. Показатели водонепроницаемости и морозостойкости, зависящие от климатических особенностей в регионе строительства и требований конкретного типового проекта должны быть не меньше F150 и W2.

Для армирования конструкций предусмотрены сварные каркасы и сетки, также применяются отдельные стержни, собранные в объемный каркас при помощи кондуктора. В местах пересечения металлических составляющих используется контактно точечная сварка по ГОСТ 14098-91. Главным материалом для каркасов и сеток служит горячекатаная сталь класса AII и AIII по ГОСТ 5781-82 дополнительно применяется холоднотянутая проволока класса Вр-1 по ГОСТ 6727-80. Качества арматурных соединений необходимо сверять с требованиями регламента ГОСТ 10922-92. Монтажные петли производят из стали класса AIII марки Ст3сп2 и Ст3пс2. Закладные детали необходимо изготавливать в соответствии ГОСТ 14098-92. Качество отделки поверхности и внешний вид конструкции должны удовлетворять требованиям ГОСТ 13015.0-83. После прохождения приемо-сдаточных испытаний к отгрузке допускаются изделия имеющие прочность минимум 70% в летнее время и 85% в зимнее время от класса бетона по прочности на сжатие. Важно обеспечить точные геометрические пропорции элементов в соответствии с указаниями рабочих чертежей и гарантировать величину защитного бетонного слоя для продления эксплуатационных сроков.

Транспортировка и хранение

Складирование и транспортировку лестничных стенок входа 3ЛС 11 н-1 (Альбом 3РС 19-103) необходимо осуществлять с помощью специальных кранов с обустройством захватных механизмов. Подъем должен производиться непосредственно за петли с применением специальных приспособлений, обеспечивающих сбалансирование усилий в грузовых стропах, обязательно соблюдение мер техники безопасности и исключение возможности возникновения повреждений конструкций. Хранение необходимо производить на заранее подготовленных складских территориях в рабочем положении, обязательно использование деревянных подкладочных материалов. Укладка подкладочного материала должна осуществляться в соответствии с указаниями, представленными на рабочих чертежах к железобетонным конструкциям. А именно под строповочными петлями, находящимися у крайних торцов изделий.
