3ВВ 4 (Альбом 3РС 19-103)

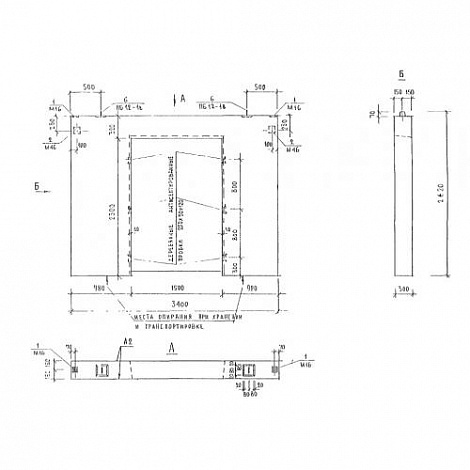

Внутренняя стена входа 3ВВ 4 (Альбом 3РС 19-103) представляет собой прямоугольную панель, имеющую в центральной части проем, предназначенный для последующей установки дверей. В Альбоме 3РС 19-103 также запроектирована панель без проема, являющаяся дополнительным элементом, используемым при нехватке длины стандартных изделий.

Применяются внутренние стенки входов при строительстве панельных жилых домов с узким шагом несущих стен, а также в сооружениях блок-секций. Конструкции позволяют сформировать вход в здание при строительстве первых этажей сооружений. Легкость монтажа дает возможность в короткий срок сдавать в эксплуатацию возводимые объекты. При разработке изделий учитывались требования СНиП II-3-79 и СНиП 2.03.01-84. Конструкции отличаются высоким качеством лицевых поверхностей и обладают продолжительным эксплуатационным сроком.

Маркировочные обозначения

Ключевые характеристики строительных материалов отражены в маркировочном обозначении, наносимом несмываемой масляной краской. Совокупность знаков 3ВВ 4 (Альбом 3РС 19-103) имеет следующую расшифровку:

1. 3 - принадлежность конструкций к Альбому 3РС 19-103;

2. ВВ - тип изделия - внутренняя стенка входа;

4. 4 - порядковый номер типоразмера.

Запрещено произвольно корректировать маркировочные знаки.

Особенности производства

Изготовление индустриальных железобетонных трехслойных внутренних стенок входа 3ВВ 4 (Альбом 3РС 19-103) прописано в Альбоме 3РС 19-103. Регламентом рекомендовано осуществлять производство в горизонтальных стальных формах. Основным материалом по условиям нормативного документа служит тяжелый бетон класса В15, имеющий среднюю плотность в размере 2300 кг/м3. Показатель бетонной смеси по морозостойкости должен составлять F50, водонепроницаемость не нормируется. Важно соблюдение геометрических пропорций конструкций.

В качестве утеплителя, размещаемого во внутренней части изделия, используется минеральная вата, полистирольный пенопласт ПСБ марки 25 толщиной 150мм по ГОСТ 15588-86.

В теле элемента могут быть заложены металлические газовые трубки. Для крепления рамы, необходимой для последующей установки двери и формирования эстетичного проема в изделие закладываются деревянные антисептические пробки из хвойных пород древесины, размерами 250х50х100.

Армируются изделия сварными каркасами, сетками и отдельными стержнями, собираемыми в объемный каркас с помощью контактной точечной сварки по ГОСТ 14098-91. В трехслойных изделиях используется дискретная связь ДС3. В качестве основной арматуры выступает горячекатаная сталь классов AII и AII по ГОСТ 5781-82 и холоднотянутая проволока класса Вр1 по ГОСТ 6727-80. Качество арматурных составляющих должно отвечать требованиям ГОСТ 10922-92. Строповочные петли следует производить из стали класса AI марок Ст3сп2 и СТ3пс2. Закладные детали необходимо производить из сортового проката марки Ст3кп2 по ГОСТ 380-88.

Обязательно прохождение готовыми конструкциями приемосдаточных испытаний, результаты которых должны заноситься в специальные паспорта качества, предоставляемые конечному потребителю.

Транспортировка и хранение

Складирование железобетонных трехслойных внутренних стенок входа 3ВВ 4 (Альбом 3РС 19-103) должно осуществляться с соблюдением предписаний нормативного документа Альбома 3РС 19-103. Конструкции должны храниться в вертикальном положении и иметь надежные опоры, размещаемые в местах, прописанных на рабочих чертежах нормативно правовой документации.
