ПЦ 28-6

Цокольные панели ПЦ 28-6 являются комплектующей частью ЖБ-конструкций, предназначенных для сооружения надежных ограждений любой протяженности. Данные элементы относятся к группе сборных ограждающих ЖБИ. Изделие плоское, конструктивно выглядит прямоугольной платформой. Крепеж плиты производится к столбам при помощи специальных посадочных мест.

Уникальные свойства бетонного состава в сочетании со стальной арматурой обеспечивают прекрасные рабочие характеристики получаемых из него изделий. Одним из главных достоинств ограждений из панелей ПЦ 28-6 является продолжительная эксплуатация без вложений на их ремонт или обслуживание. Конструкция не разрушается от воздействия механического характера, грунтовых вод и воздействий агрессивных сред. Жесткость плиты достигается путем армирования. Производство панелей данной серии ведется в соответствии со строгими требованиями действующих регламентов.

1. Варианты маркировки.

Цокольные панели ПЦ 28-6 маркируют по условиям Серии 3.017-3. Плиты обозначаются цифробуквенным набором. Показатели длины и высоты указываются в дециметрах. Клеймо маркировки находится на торцевой стороне каждого изделия. Дополнительной маркировкой являются такие данные как дата производства, штамп компании-производителя и масса данного изделия. Все знаки наносятся черной несмываемой краской на торец каждой панели. Варианты написания могут быть следующие:

1. ПЦ 28.6;

2. ПЦ 28-6;

3. ПЦ 28 6.

2. Основная сфера применения.

Цокольные панели ПЦ 28-6 используются для сооружения прочных оградительных конструкций различной протяженности. Плиты пригодны для укладки не только для ограждения равнинных площадей, но и на косогорах или других неровных участках, при этом получая монолитную ленту забора. Применение панелей ПЦ рекомендовано в комплекте с одноразмерными столбами. Изделия подходят как для установки железобетонных, так и заборов из других материалов, например, кирпичи или блоки.

ЖБ-панели ПЦ 28-6 позволяют получать практически сплошную конструкцию заграждения, исключив появление просветов под основной заборной плитой. Благодаря этому на огороженный участок не сможет попасть не только злоумышленник, но и мелкие животные. Еще одной сферой использования данных изделий является строительство. Панели марки ПЦ используют для возведения наружной поверхности стен цокольного этажа. Подходит только для застройки в сухих и нормальных условиях.

3. Обозначение маркировки изделия.

Цокольные панели ПЦ 28-6 маркируют по условиям Серии 3.017-3. Буквенно-цифровая комбинация расшифровывается следующим образом:

1. ПЦ – плита цокольная;

2. 28 – шифр длины, указывается в дц. (числа округляются и сокращаются);

3. 6 – шифр высоты, указывается в дц.;

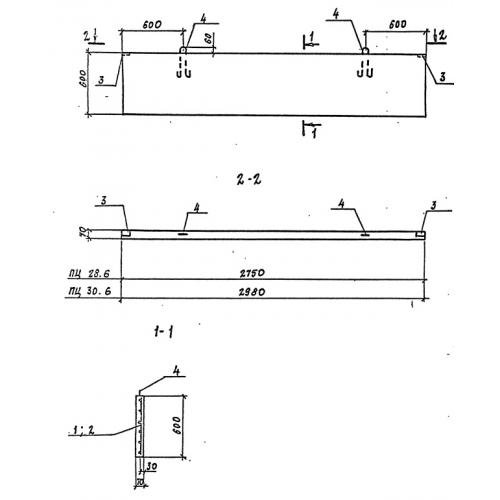

Размерные характеристики панелей ПЦ 28-6 следующие:

Длина = 2750;

Высота = 600;

Толщина = 70;

Вес = 200;

Объем бетона = 0,08;

Геометрический объем = 0,1155.

4. Изготовление и основные характеристики.

Для производства используют высококачественный бетон высокой плотности марки прочности не менее М200 (или класс прочности – В15). Армирование панели ПЦ производится сварными сетками из стали высокого класса – стержневой арматуры марки А-100 и A-300 по ГОСТ 5781-82 и горячекатаной проволоки класса В-I по ГОСТ 6727-80. Армирование производится по строгим схемам в соответствии с требованиями Серии 3.017-3. Сварная сетка изготавливается по схеме С 9. Для удобства подъема на высоту плита оснащается монтажными петлями марки МН 3 (2 штуки) и П 6 (2 штуки). Все металлические конструкции проходят обработку составами, предотвращающими развитие коррозии. Это значительно продлевает срок службы всего железобетонного изделия.

Морозостойкость бетона – не ниже F50 (или 50 циклов замораживания-размораживания), что позволяет эксплуатировать плиты в районах с перепадами температур до -35 градусов. Устанавливается также невысокая способность бетона поглощать влагу – не более 6%. Эксплуатационные свойства повышаются путем применения качественных мелкофракционных инертных наполнителей. Бетон также должен обладать высокой трещиностойкостью.

5. Транспортировка и хранение.

Для доставки цокольных плит ПЦ 28-6 используют специализированный транспорт достаточной грузоподъемности. Для перевозки изделия устанавливают в горизонтальное положение. Плиты ограждений имеют небольшую толщину, их легко повредить и деформировать, поэтому любые действия должны быть аккуратны и корректны. Подъем панелей на высоту производится при помощи специальной 4-цепной траверсы. Опорные ребра плит прокладываются деревянными планками. Их толщина должна быть не менее 30 мм. Хранение продукции осуществляется на складах в уложенных стопках высотой не более 2,5 метра. Нижний ряд укладывается на 4 деревянные подкладки.
