П 2-1 м (Проект 1-467 А)

Панели перекрытия П 2-1 м (Проект 1-467 А) представляют собой унифицированные строительные материалы. По внешнему виду конструкция представлена прямоугольной формой сплошного сечения. Продольная грань оснащена небольшими выступами, необходимыми для сопряжения со смежными конструкциями и последующего герметичного замоноличивания.

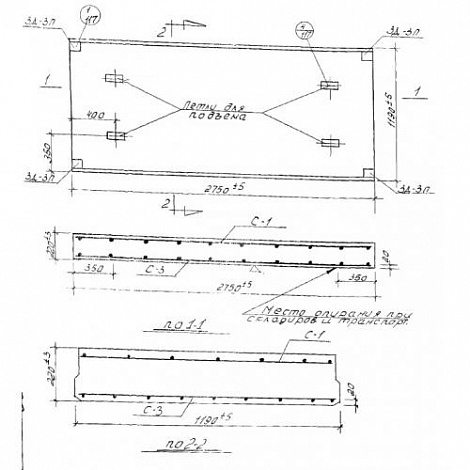

Применяются унифицированные панели перекрытия при строительстве 9 этажных жилых домов с магазинами на первом этаже. Изделия служат в качестве межэтажных перекрытий, позволяющих гарантировать надежные и прочные напольное покрытие выше располагаемым этажам. При разработке и проектировании конструкций учитывались требования СНиП II.B1-62. Изделия отличаются высокой прочностью, надежностью и долговечностью. Верхняя грань, отмеченная стрелочкой на рабочих чертежах, должна иметь очень гладкую поверхность и быть подготовлена под отделку.

Маркировочное обозначение

На поверхность элементов наносятся символы необходимые для обнаружения строительных материалов на складских территориях и в спецификациях. Знаки отражаются масляной краской, устойчивой к вредоносным воздействию атмосферных осадков и температурным колебаниям. Совокупность символов П 2-1 м (Проект 1-467 А) имеет следующую расшифровку:

1. П - тип конструкции - панель перекрытия сплошного сечения;

2. 2 - порядковый номер типоразмера элемента;

3. 1 - дополнительные конструкционные особенности;

4. м - применение в сооружениях с магазином на первом этаже.

Для предотвращения возникновения ошибок при подборе строительных материалов запрещено вносить корректировки в маркировки. Дополнительно следует отражать массу, дату производства и штамп отдела технического контроля.

Особенности производства

Всю информацию об изготовлении панелей перекрытия сплошного сечения П 2-1 м (Проект 1-467 А) можно узнать из типового проекта 1-497 А. По условиям регламента для достижения высококачественных конструкций следует применять стальные опалубочные формы, гарантирующие точные геометрические пропорции, представленные на рабочих чертежах. Изделия производится из тяжелого бетона марки М250 по прочности на сжатие. Минимальные показатели морозостойкости и водонепроницаемости подбираются исходя из климатических условий в регионе строительства.

Для придания высокой прочности конструкции армируются сварными сетками, выполненными из высокопрочной проволоки класса В1 диаметром 4 мм отвечающий ГОСТ 6727-53, а также горячекатаной стали класса AI и AIII диаметром 10, 14 и 22мм, отвечающий требованиям ГОСТ 5781-61. Для производства закладных деталей применяется сортовой полосовой прокат. Петли производится из стали класса AI диаметром 14 мм. Для обеспечения продолжительно эксплуатационного срока службы конструкций важно обеспечить проектную величину защитного бетонного слоя до поверхности рабочего армирования, равную как минимум 20 мм. Важно покрывать все металлические составляющие противокоррозионными составами.

Контроль качества конструкций должен производиться в соответствии с требованиями ГОСТ 8829-66. Все результаты проверок должны отражаться в сертификатах, предоставляемых заказчику. Не допускается наличие оголенного армирования, ржавых и жировых пятен.

Транспортировка и хранение

Складирование и транспортировка панелей перекрытия сплошного сечения П 2-1 м (Проект 1-467 А) должны осуществляться с соблюдением правил по технике безопасности. Укладка рекомендуется в горизонтальные штабеля, высота штабеля не должна превышать рекомендаций по технике безопасности. Важно использовать инвентарные деревянные подкладки, размещаемые в местах, прописанных на рабочих чертежах нормативно правовой документации. Следует беречь конструкций от возникновения любых механических повреждений. Для погрузочно-разгрузочных работ необходимо применять специализированную технику и осуществлять подъём за строповочные петли.
