3КЖС 18ф-10 АIVк

Плиты 3КЖС 18ф-10 АIVк — железобетонные изделия крупного размера, предназначенные для покрытия одноэтажных зданий. Внешне представляют собой объёмные конструкции, состоящие из сводчатой тонкостенной оболочки, контуры которой повторяют очертания квадратной параболы, а также двух продольных рёбер (диафрагм переменной высоты). Оболочка имеет гладкую поверхность, диафрагмы же снабжены кессонами и вертикальными рёбрами жёсткости. Система покрытия также подразумевает наличие подстропильных балок или ферм, которые служат опорой для плит; при этом используются листовые шарниры.

Номенклатурный ряд плит КЖС содержит 3 типоразмера, каждый из которых имеет свои конструктивные особенности. Так, существуют плиты сплошные (без проёмов), снабжённые вентиляционным проёмом и фонарные. И это не единственное различие между разнообразными марками. Полный их перечень представлен в маркировке.

1. Варианты маркировки

Маркировка плит КЖС выполняется согласно Серии 1.465.1-14. Многообразие моделей изделий предусматривает следующие варианты её написания:

1. 3КЖС 18ф-10 АIIIв;

2. 3КЖС 18ф-10 АIIIвк;

3. 3КЖС 18ф-10 АIV;

4. 3КЖС 18ф-10 АIVк;

5. 3КЖС 18ф -10 AV;

6. 3КЖС 18ф -10 AVк.

2. Основная сфера применения

Главной задачей, решаемой с помощью плит 3КЖС 18ф-10 АIVк, является создание конструкций покрытий одноэтажных домов. Условия применения могут быть различны: изделия представленного номенклатурного ряда успешно применяются как для отапливаемых, так и для неотапливаемых сооружений. В жаркое время изделия могут выдерживать температурное воздействие до +50C, в холодное — до -40C. Возможно использование и при температурах, лежащих вне указанного диапазона, при этом должны быть соблюдены требования СНиП II-21-75 в условиях понижения существующей границы и СН 482-76 — при повышении.

В процессе эксплуатации конструкциям приходится испытывать снеговые нагрузки. Изделия допускается применять в I-V зонах по весу снегового покрова (если используются светодиодные фонари, то в I-IV регионах). Плиты КЖС разрабатывались для несейсмичных районов, однако существуют технологии строительства, позволяющие применять такие изделия в районах с активностью до 8 баллов.

3. Обозначение маркировки изделия

Маркировка плит КЖС, как уже было сказано выше, принята в соответствии с Серией 1.465.1-14. Помимо буквенно-цифрового обозначения, на поверхность изделия несмываемой краской наносится товарный знак производителя вместе с его наименованием, а также дата изготовления, масса конструкции и штамп технического контроля. Сам маркировочный шифр представляет собой объёмную комбинацию, в которой подробно указаны основные характеристики плиты. Рассмотрим состав и расшифровку маркировочного обозначения на примере 3КЖС 18ф-10 АIVк.

1. 3 — типоразмер (всего их 3).

2. КЖС — наименование и тип изделия (крупноразмерные железобетонные сводчатые плиты).

3. 18ф - означает сплошную конструкцию, без проёмов в полке.

4. 10 — индекс по несущей способности.

5. AIV — класс напрягаемой арматуры.

6. К — индекс, указывающий на особые условия применения (в данном случае — в покрытиях с подвесными кранами).

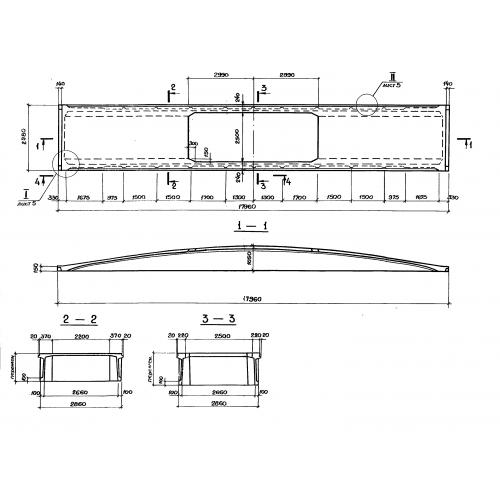

Основные параметры плиты 3КЖС 18ф-10 АIVк следующие:

Длина = 17960;

Ширина = 2980;

Высота = 1050;

Вес = 10100;

Объем бетона = 4,03;

Геометрический объем = 56,1968.

4. Изготовление и основные характеристики

Процесс производства плит осуществляется с использованием стальных силовых форм с паровыми «рубашками». Их устанавливают на жёсткие опоры, горизонтальность которых перед этим обязательно выверяется по нивелиру. Формы тщательно вычищают и смазывают. Первый этап в изготовлении — установка арматуры и её натяжение до необходимого напряжения. Затем осуществляется формование самих плит в чётком соответствии с разработанной технологией.

В качестве основного ингредиента бетонной смеси используется только портландцемент или БТЦ, технические требования к которым указаны в ГОСТ 10178-76. Мелким заполнителем служат кварцевые пески, дробленные или природные. В состав также входит крупный заполнитель — щебень с крупностью зерен до 15 мм. Поскольку условия эксплуатации плит 3КЖС 18ф-10 АIVк могут быть различными, марка бетона по морозостойкости и водонепроницаемости устанавливается для каждого конкретного случая отдельно.

5. Транспортировка и складирование

Хранить плиты покрытий 3КЖС 18ф-10 АIVк следует на стеллажах. Укладка их на консоли или металлические балки осуществляется строго в рабочем положении. Опорой для изделий при складировании служат стальные анкера, располагающиеся в 4-х угловых точках. При хранении на поверхности пола необходимо использовать деревянные прокладки толщиной от 50 мм минимальными габаритами 3000х2000 мм.

Погрузка, выгрузка и монтаж конструкций производится с помощью специальных траверс. В качестве транспортного средства используются специальные автоплитовозы, грузовая платформа которых жёстко закреплена.
