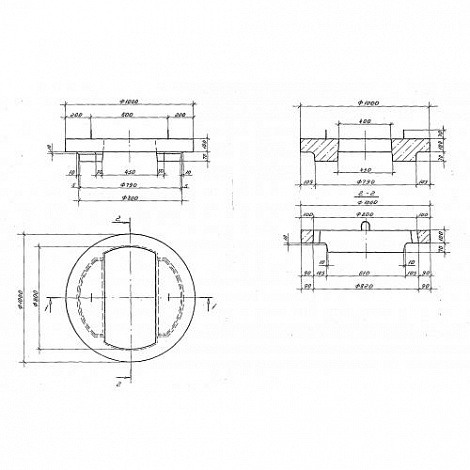

ПВК 8

Плиты перекрытия ПВК 8 представляют собой круглые строительные материалы, имеющие прямоугольное поперечное сечение. Характерным отличием для изделий является наличие в центральной части сквозного круглого отверстия диаметром 700мм.

Применяются унифицированные плиты перекрытий при строительстве сборных колодцев подземных трубопроводов, используемых в канализационных, газовых, дренажных и других системах. Элементы служат опорой для канализационных люков и основой для перекрытия колодезного сооружения, предохраняя коммуникации от проникновения посторонних лиц и препятствуя попаданию в сети мусора и грунта. Изделия рассчитаны на засыпку грунтом на глубину до 4 метров и временную нагрузку от автотранспортных средств по схемам Н30 и НК80. При проектировании и расчетах учитывались требования Альбома СК 2201-70 и других действующих нормативно правовых документов. Конструкции обладают высокой прочностью, надежностью и сопротивляемостью к вредоносному воздействию окружающей среды.

Маркировочное обозначение

Нанесение маркировочных знаков играет важную роль в правильности подбора строительных конструкций. Цель марки - показать ключевые характеристики. Совокупность символов ПВК 8 имеет следующую расшифровку:

1. ПВГ - круглая плита перекрытия с отверстием у центра;

2. 8 - диаметр (дм).

Не допускается произвольно корректировать маркировочные обозначения. Дополнительно можно прописывать дату производства, массу и штамп отдела технического контроля.

Особенности производства

С последовательным порядком производства унифицированных плит перекрытия можно ознакомиться в нормативном документе Альбоме РК 2201-82. Изготовление рекомендовано в стальных опалубочных формах для обеспечения высокого качества готовой продукции и сохранения геометрических пропорций представленных на рабочих чертежах. В качестве главного материала выступает бетон марки М300 с морозостойкостью минимум F100. Физико-химические показатели бетонной смеси подбираются под условия климата в каждом конкретном случае.

Армируются конструкции специальными сетками, собранными с помощью контактной точечной сварки в местах пересечения. Для их изготовления применяется горячекатаная сталь класса AI, AII и AIII диаметрами 8,10 и 12 мм. Сталь должна отвечать требованиям ГОСТ 5781-82. Для удобства монтажа и процедуры погрузочно-разгрузочных работ в теле элемента предусмотрены четыре строповочные петли. Они выполняются из гладкой стали класса AI диаметром 8 мм. Обязательна обработка металлических составляющих противокоррозионными составами для продления эксплуатационного срока.

Перед поставкой конечному потребителю обязательно прохождение элементами ряда приемосдаточных испытаний, результаты которых служат допуском к отгрузке и заносятся в специальные сертификаты, предоставляемые заказчику. Величины допустимых отклонений следует сверять с рабочими чертежами и требованиями нормативной документации.

Транспортировка и хранение

Складирование и транспортировка индустриальных плит перекрытий ПВК 8 должны осуществляться с безукоризненным соблюдением правил и норм по технике безопасности. Укладку следует производить в горизонтальные штабеля высотой не более 6 рядов. Обязательно наличие между конструкциями подкладочного инвентарного материала, препятствующего возникновению продольных и поперечных смещений. Важно беречь изделия от возникновения любых механических повреждений на всех стадиях работы с железобетонными конструкциями.
