П 28-21 д (Альбом СК)

Плиты перекрытия П 28-21 д (Альбом СК) относятся к высокопрочным строительным материалам. Они имеют прямоугольную форму и для удобства осуществления транспортировки и монтажа оснащены строповочными петлями. В зависимости от требований типового проекта конструкции могут также быть оснащены отверстиями квадратной, либо круглой формы, необходимыми для установки люка или пропуска коммуникации.

Применяются индустриальные плиты перекрытия при строительстве сборно-монолитных камер для магистральных тепловых сетей. Изделия являются заключительным элементом, перекрывающим готовые сооружения и препятствующие попаданий внутри мусора, обвалу грунта, и проникновению посторонних лиц. Конструкции обладают высокой прочностью и долговечностью. При разработках учитывались рекомендации СНиП II-B.1-62 и СНиП II-36-75. Изделия подходят для сооружения камер любых размеров, начиная от 5х4,5м2, с высотой 2; 2,25 и 2,5м.

Маркировочное обозначение

Для упрощения обнаружения изделий были введены специальные знаки. Они отражаются масляной краской, обладающей сопротивляемостью к неблагоприятному воздействию влажности и перепадам температур. Совокупность символов П 28-21 д (Альбом СК) имеет следующую расшифровку:

1. П - тип конструкции - плит перекрытия;

2. 28 - длина;

3. 21 - ширина.

Дополнительно в конце маркировочного обозначения могут прописываться буквенные индексы: «к» - квадратное отверстие, «д» - круглое отверстие. При наличии числовых индексов подразумевается зеркальное расположение отверстий относительно изделия без индекса. Запрещено вносить корректировки в маркировочные знаки.

Особенности производства

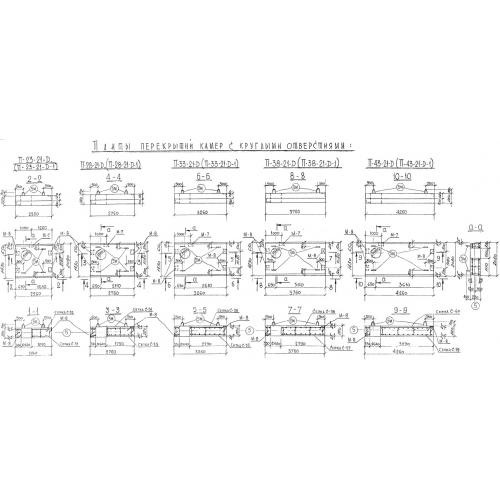

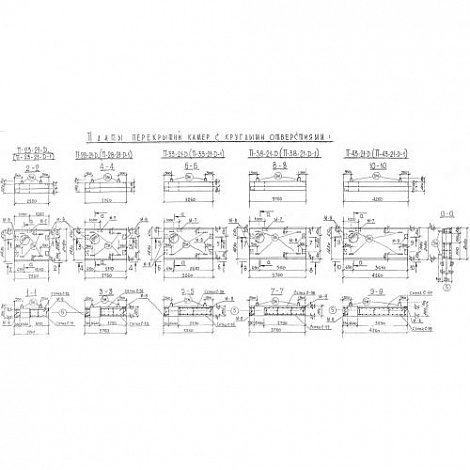

С подробным процессом изготовления плит перекрытий П 28-21 д (Альбом СК) можно ознакомиться в нормативном документе Альбоме СК. По условиям регламента производство следует осуществлять в стальных опалубочных формах, так как это позволяет сохранить точные геометрические пропорции конструкций и обеспечить высокое качество готовой продукции. В качестве главного материал рекомендуется использовать бетон марки М300, водонепроницаемость должна быть не менее W4.

Армируются конструкции с помощью сварных сеток, выполненных контактной точечной сваркой. Для их изготовления применяется горячекатаная сталь класса AIII и AI. Диаметры стали можно просмотреть в спецификации в рабочей документации. Для производства петель используются отдельные стержни, выполненные стали класса AI диаметром 16 мм. Сталь должна отвечать требованиям ГОСТ 5781-61. Для производства закладных деталей используются стальные уголки, соответствующие требованиям ГОСТ 8509-57 и ГОСТ 8510-57. В качестве анкеров применяется сталь класса AIII. Все металлические составляющие в обязательном порядке должны быть покрыты антикоррозионным составом, продлевающим срок службы. Также для этих целей необходимо соблюдать проектную толщину защитного бетонного слоя.

Перед поставкой потребителю конструкции в обязательном порядке проходят ряд приемо-сдаточных испытаний, результаты которые заносятся в сертификаты, предоставляемые заказчику.

Транспортировка и хранение

Складирование и транспортировка унифицированных плит перекрытий П 28-21 д (Альбом СК) должны осуществляться с соблюдением правил и норм техники безопасности. Укладку рекомендуется производить в горизонтальные штабеля с обязательным использованием деревянных инвентарных подкладочных материалов располагаемых в районе строповочных петель. Важно беречь конструкции от механических повреждений и использовать для осуществления погрузочно-разгрузочных работ специализированную технику, оснащенную захватными механизмами, обеспечивающими распределение нагрузки в стропах.К
