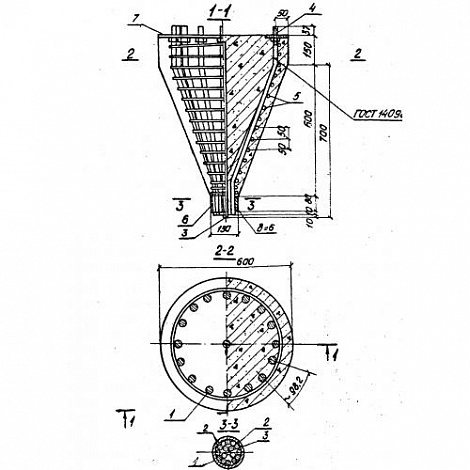

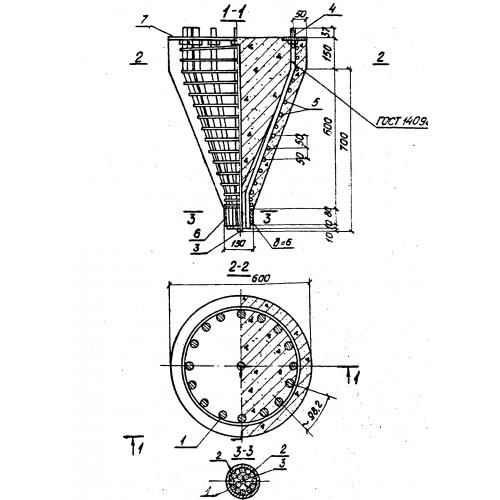

НГ 60

Наконечник (сваи) глухой НГ 60 запроектирован для использования при сооружении фундаментов опор мостов рассчитанных на движение автомобилей и железнодорожных составов.

1. Варианты маркировки

Маркируются сваи-оболочки НГ 60 в соответствии с требованиями заводов-производителей, но с обязательным указанием полного обозначения в соответствии с требованиями Серии 3.501.1-124.

1. НГ 40;

2. НГ 60.

2. Основная сфера применения

Наконечник (сваи) глухой НГ 60 служит для обустройства фундаментов различных мостов. Если планируется их установка в уровнях переменного горизонта, то должны быть приняты на стадии разработки проекта меры по предотвращению их разрушения под воздействием периодического замерзания-оттаивания. Сваи содержат предварительно напряженную арматуру, что позволяет эффективно использовать вибрационные методы погружения на глубины, превышающие 20 метров. Если грунт или воды обладают средней или сильной агрессивностью, то на стадии разработки проекта должны быть подобраны соответствующие защитные присадки к бетону.

Маркируется наконечник (сваи) глухой НГ 60 буквенно-цифровыми группами, полностью определяющими не только их геометрические размеры, но и метод соединения:

1. НГ – наконечник (сваи) глухой;

2. 60 – обозначает типоразмер.

Основные характеристики изделия:

Длина = 600;

Ширина = 600;

Высота = 700;

Вес = 275;

Объем бетона = 0,11;

Геометрический объем = 0,252.

4. Изготовление и основные характеристики

Наконечник (сваи) глухой НГ 60 изготавливаются на центрифугах, что позволяет получить высокую однородность бетона. Используется тяжелый бетон имеющий показатель прочности на сжатие не менее 400. Минимальная морозостойкость применяемого бетона F300. Постоянное удаление образовывающегося в процессе изготовления шлама и прокат внутренней поверхности увеличивают его плотность. Обязательным требованием к заполняющему бетон щебню является использование двух раздельно дозируемых фракций с максимальным размером более крупной 20мм. Допустимо использование для составления бетонной смеси только песка из каменных пород с высокой плотностью и твёрдостью, имеющего модуль крупности более 2,1. Построенная по результатам просеивания песка кривая должна соответствовать ГОСТу 10268-70. Максимальное содержание в используемом щебне различных примесей не должно превышать 0,5% по массе. Повышение морозостойкости достигается применением комплексных добавок. Минимальная прочность бетона в отпускаемом от производителя изделии должна быть более 70% в тёплое время года и 80% зимой.

Изготовление каркасов из арматуры, стыковочных узлов и фланцев, а также бетонирование наконечников должно выполняться в заводских условиях или на постоянно действующих полигонах. Если планируется использовать наконечники НГ 60 по Серии 3.501.1-124 в условиях северной СКЗ, то обязательным является их соответствие требованиям ВСН 151-78. С учётом технологических особенностей изготовления на конкретном предприятии должна быть проведена корректировка величины предварительного напряжения арматурных стержней для корректировки потерь, не учтённых при проектировании. Максимальные отклонения величины напряжения арматурных стержней должны соответствовать СНиП III-43-75.

Допустимые отклонения размеров, в мм:

- По длине - ±50;

- По сечению - +7 -3;

- По толщине стенок - +7 -3;

- Непрямолинейность по всей длине – 13;

5. Транспортировка и хранение

Транспортировка наконечников НГ 60 производится в соответствии с указаниями ГОСТа 19804.0-73. Их крепление на транспортном средстве должно исключать возможность произвольного перемещения. При хранении должна быть доступна для обозрения нанесённая маркировка.
