СМВ 0,3-30 б

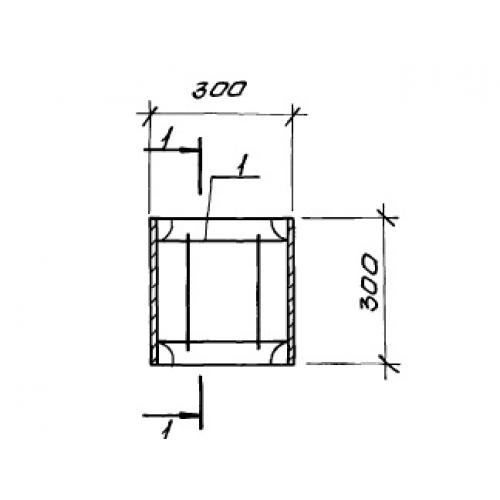

Многосекционная верхняя свая СМВ 0,3-30 б представляет собой верхний элемент стыкованной сваи, имеет прямоугольную вытянутую форму с квадратным сечением. Такой строительный элемент не может самостоятельно использоваться, так как не имеет заостренного конца. Данные конструкции, в зависимости от особенностей фундамента, могут быть висячими и сваями-стойками. Для сопряжения свай запроектированы два типа стыка болтовой и штыревой. Предназначены изделия для усиления существующих фундаментов в зданиях, подвергающихся капитальному ремонту и реконструкции. Усиление сваями может проводиться в следующих случаях: ухудшение условий устойчивости грунтов, увеличение нагрузки на существующие фундаменты, аварийная деформация, при возведении построек и защитных стен и прочие. Сваи погружаются в грунт методом вдавливания с помощью гидравлических домкратов, такой метод позволяет использовать конструкции в различных типах грунта. Использование многосекционных свай существенно увеличивает несущую способность сооружений, продлевает срок эксплуатации.

Расшифровка маркировки изделия

Условно обозначаются все железобетонные изделия марками в соответствии с рабочими чертежами. Марки состоят из цифробуквенных кодов и отражают основные характеристики и конструктивные особенности изделий. Рассмотрим маркировку СМВ 0,3-30 б, она имеет следующие значения:

1. СМВ свая многосекционная верхняя,

2. 0,3 длина в метрах,

3. 30 поперечное сечение в сантиметрах,

4. б болтовой стык.

На торцевой стороне сваи должны быть указаны маркировочные обозначения: марка изделия, товарный знак завода изготовителя, дата выпуска, масса, печать ОТК.

Материалы и производство

Стандарты и требования к производству железобетонных верхних многосекционных свай СМВ 0,3-30 б прописаны в Серии 1.110-КР-1. Изготавливаются конструкции в металлических опалубках, в которые укладываются и фиксируются арматурные и закладные изделия, отдельные стержни, после чего закрываются борта формы. Впоследствии заливается заранее подготовленная бетонная смесь марки М250. Марка бетона по морозостойкости и водонепроницаемости зависит от климатических условий в районе эксплуатации и принимается автором проекта.

Армируются сваи сварными каркасами. В качестве рабочей арматуры запроектирована ненапрягаемая продольная арматура из стержневой горячекатаной стали периодического профиля классов АI и АII. В соответствии со степенью агрессивности грунтов в районе строительства в проекте должен быть разработан комплекс мероприятий по антикоррозийной защите бетона и металлических деталей.

Готовые верхние свайные секции проходят испытания на прочность, жесткость, оцениваются геометрические размеры, расположение арматуры, толщина защитного слоя в соответствии ГОСТ 13,015-75. Проверка правильности расположения гнезд для соединительных деталей (болтов, штырей) должна осуществляется при помощи инвентарных шаблонов.

Хранение и транспортировка

Складирование готовых железобетонных многосекционных верхних свай СМВ 0,3-30 б должно происходить в штабелях. В штабель укладываются сваи в горизонтальном положении с одинаково ориентированными маркировочными обозначениями, при этом обязательно используются инвентарные прокладки и прокладки. Для предохранения гнезд в торцах свай от забивания грязью и мусором следует их закупоривать с помощью подручного материала (минвата, толь и т.п.).

При транспортировании к месту монтажа необходимо обеспечить надежное крепление верхних многосекционных свай на транспорте, которое исключает их опрокидывание, сдвиг и взаимное трение.
