С 8-2

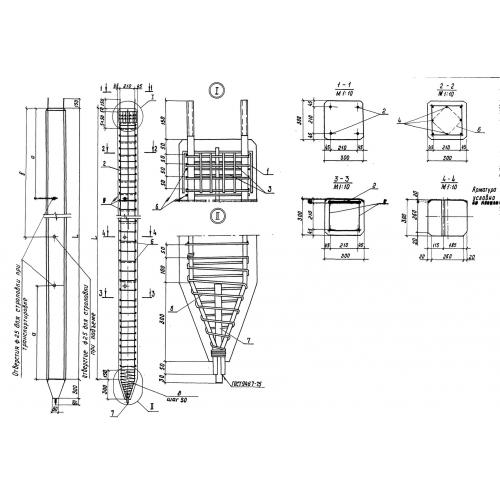

Свая С 8-2 железобетонная конструкция из тяжелого бетона в виде стержня прямоугольной формы и с прямоугольным сечением. Является элементом свайного фундамента под металлические опоры контактной сети (анкерные ненаправленные, промежуточно направленные, с двухпутными консолями) с гибкими поперечинами. Свайный фундамент состоит из ростверков и свай. Предназначены такие строительные элементы для эксплуатации в районах с расчетной температурой в зимний период до -40 градусов и ниже до -65 градусов (северное исполнение), с обычными грунтовыми условиями и с пучинистыми грунтами при глубине промерзания не более двух метров. Погружение свай осуществляется забивкой или вибропогружателем. Использование свайных фундаментов делает сооружение контактной сети высокопрочным, устойчивым к оседанию, надежным, с долгим эксплуатационным сроком.

Расшифровка маркировки изделия

Все железобетонные изделия имеют марку, которая имеет вид цифробуквенной комбинации. Рассмотрим маркировку сваи С 8-2 детально, где,

1. С свая с прямоугольным сечением,

2. 8 длина,

3. 2 тип армирования.

На каждом, поставляемом потребителю, изделии должны быть нанесены несмываемой краской маркировочные символы, в которых должны быть прописаны: марка изделия, дата выпуска, масса в тоннах, товарный знак завода изготовителя. Надписи наносятся на торцевой поверхности сваи при помощи трафаретов или штампов.

Материалы и производство

Требования и нормы к изготовлению железобетонных свай С 8-2 регламентированы в Серии С 3.501.1-153. Основной материал для производства конструкций это тяжелый бетон с марками по прочности на сжатие В15, В20, В25. Марки бетона по морозостойкости и водонепроницаемости зависит от климатических условий и грунта в районе эксплуатации, и принимаются в каждом конкретном проекте.

Для увеличения несущей способности сваи армируются сетками. Рабочая арматура выполняется из стержневой термомеханически упрочненной или горячекатаной стали периодического профиля класса АтIIIс или АII. Строповочные петли и конструктивная арматура запроектирована из горячекатаной гладкой стали класса АI. С учет агрессивности среды должны производиться мероприятия по защите конструкции от коррозии в соответствии с требованиями, прописанными в СНиП 2.03.11-85.

Готовые изделия проходят периодические и приемосдаточные испытаниям на прочность, трещиностойкость (не реже одного раза в год), оценивается качество поверхностей, расположение арматуры, морозостойкость бетона и т.п. По результатам проверок выдается документ, подтверждающий качество согласно ГОСТ 13015.0-83.

Хранение и транспортировка

Железобетонные сваи С 8-2 надлежит хранить рассортированные по маркам и видам. Конструкции укладываются на специально оборудованных складах-площадках штабелями на тщательно выровненное основание. Маркировочные надписи и острия должны иметь направленность в одну сторону. Штабеля не должны превышать высоту 2,5 метров, не должны мешать осуществлять работу обслуживающему персоналу.

Запрещается производить любые действия, способные повредить конструкции: навал, сброс, перетаскивание войлоком.

При перевозке свай к месту автомобильным и железнодорожным транспортом требуется обеспечивать надежное крепление изделий внутри кузова транспорта, чтобы исключить их смещение, взаимное трения. При соблюдении всех требований при складировании и транспортировке обеспечивается целостность и долговечность железобетонных конструкций.
