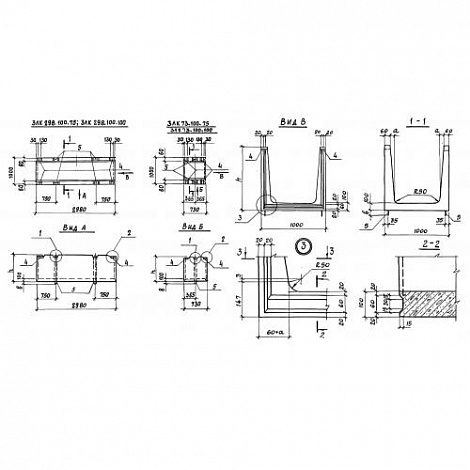

3ЛК 73-100-75

Лотки навозоудаления 3ЛК 73-100-75 унифицированные изделия прямоугольной формы, напоминающие в поперечном сечении перевернутую букву «П». Элементы были специально разработаны Серией 3.818.9-2 и могут иметь различные конструкционные особенности, зависящие от способа устранения навоза.

Применяются железобетонные лотки навозоудаления при обустройстве животноводческих производственных зданий. Изделия используются для строительства канала, предназначенного для удаления навоза в свиноводческих сооружениях и зданиях крупного рогатого скота. Процесс удаления назема может осуществляться различными способами: транспортерами, конвейерами, скребковыми установками или гидросмывной самотечной системой. Изделия обладают высокой прочностью, надежностью и долговечностью. Повышенная стойкость к коррозионным образованиям достигается благодаря наличию пластифицирующих добавок в бетонной смеси и цинковых покрытий металлических частей. Допускается эксплуатация в районах с сейсмичностью до 6 баллов. Элементы разрабатывались с учетом требований ОНТП 17-86 и СНиП 3.09.01-85.

Расшифровка маркировки

На наружной поверхности конструкций присутствуют специальные маркировочные знаки, отражающие основные характеристики. Они позволяют быстро ориентироваться в номенклатурном ряду при подборе необходимых по типовому проекту элементов. Комбинация символов 3ЛК 73-100-75 имеет следующую трактовку:

1. 3 тип (способ) смыва навоза;

2. ЛК тип конструкции лоток для каналов навозоудаления;

3. 73 длина;

4. 100 ширина;

5. 75 высота борта.

Запрещается внесение произвольных изменений в заводское маркировочное обозначение.

Материалы и производство

Все подробности этапов производства прописаны в нормативном документе Серии 3.818.9-2. По условиям регламента изготовление лотков 3ЛК 73-100-75 следует осуществлять в стальных формах, соответствующих ГОСТ 25781-83Е. Главный материал тяжелый конструкционный бетон по ГОСТ 26633-85 класса В25 по прочности на сжатие. Марка морозостойкости для конструкций не нормируется. Водонепроницаемость W6. Средняя плотность бетона должна составлять 2400 кг/м3.

Для армирования изделий предусмотрено применение каркасов и сеток из горячекатаной стержневой стали класса AI по ГОСТ 5781-82 и стали периодического профиля AIII. Дополнительно используется обыкновенная проволока периодического профиля класса Bp-I по ГОСТ 6727-80. Закладные изделия производятся из сортового проката полосовой углеродистой стали марки Ст3кп1 по ГОСТ535-88. Крепления AIII. Строповочные петли гладкая сталь класса AI марки Ст3сп и Ст3пс. Антикоррозионная защита подразумевает горячее цинкование или газотермическое напыление цинка.

Древесные пробки, закладываемые в лотки, следует изготавливать из пиломатериала хвойных пород, таких как ель и сосна из древесины третьего сорта с влажностью не более 20% по ГОСТ 8486-86Е. Обязательно антисептирование деревянных элементов водорастворимым антисептиком или пастой.

Транспортировка и хранение

Складирование и транспортировка элементов должны осуществляться дном вверх. Обязательна фиксация элементов до начала перевозки. Погрузку и разгрузку необходимо производить за строповочные петли специальным оборудованием с соблюдением правил техники безопасности.

Хранение конструкций должно производиться на ровной территории в рассортированном в соответствии с маркировочными обозначениями состоянии. Необходимо использовать подкладочные изолирующие материалы для предотвращения трения.
