Л 0-2 к

Лотки теплотрасс Л 0-2 к представляют собой П-образный короб из железобетона. Еще одно название, употребляемое строителями, – бетонный канал. Основным назначением лотков является прокладка в них трубопроводов различного диаметра. Также их используют для прокладки электрических кабелей, возможно применение для обустройства подземных транспортных галерей.

1.Варианты написания маркировки.

Лотки теплотрассы маркируются согласно действующему Регламенту – Серия 3.900.1-12, где указывается тип железобетонного изделия, а также размерная группа лотка. Примеры написания маркировки данных изделий:

1. Л 0-1 к;

2. Л 0-2 к;

3. Л 0а-2 к.

2.Основная сфера применения.

Лотки теплотрасс Л 0-2 к являются универсальными изделиями из железобетона. Они предназначены в основном для прокладки в них электрических кабелей, трубопроводов различного диаметра и назначения. Также возможно обустройство с использование лотков подземных транспортных галерей, а также установка внутри каналов транспортеров. Возможно изготовление каналов с помощью двух уложенных один на другой лотков Л 0-2 к, соединяемых между собой короткими отрезками швеллеров, которые укладывают в продольные швы образуемого канала или тоннеля.

Используют лотки для теплотрасс Л 0-2 к при строительстве сложных инженерных сооружений. Для этого применяются высокопрочные бетоны с высокими эксплуатационными характеристиками. При изготовлении в лотках предусматриваются закладные детали, которые служат для крепления кабелей и других коммуникаций.

Незакрытый сверху лоток Л 0-2 к защищает инженерные коммуникации с трех сторон. Для герметизации канала или тоннеля используют плиты ПП, ПТ или ОП одноразмерного ряда с лотками теплотрасс Л 0-2 к. Полученный короб, закрытый сверху плитой, представляет собой герметичную конструкцию, которая обеспечивает надежную защиту размещенных внутри элементов от неблагоприятных факторов окружающей среды, таких как влага, ветер, холод и механические воздействия.

Лоток теплотрассы Л 0-2 к предназначен для использования при минусовых температурах до -40°С, если необходимы элементы для работы при температурах до -55°С, то используют другие материалы. Так при изготовлении добавляются особые вещества, которые повышают стойкость бетона к агрессивной среде и повышают его водонепроницаемость.

Для сейсмически активных районов лотки Л 0-2 к выпускаются с усиленной арматурной сеткой, покрытой более толстым слоем бетона. Таким образом, в собранном виде лоток представляет собой полностью герметичный канал с расположенными внутри инженерными коммуникациями, куда не проникают грунтовые воды. Железобетонные лотки теплотрасс стойки к сейсмической активности включительно до 9 баллов по шкале Рихтера.

3.Обозначение маркировки изделия.

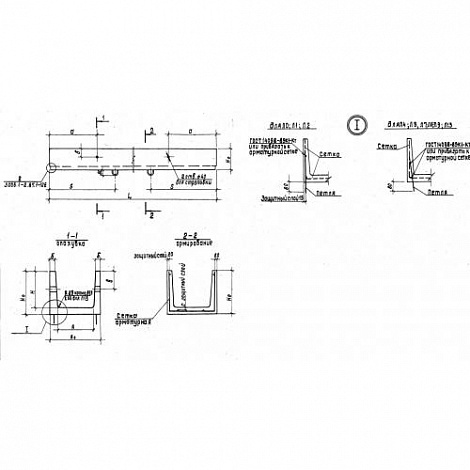

Лотки маркируются согласно Серии 3.900.1-12 буквенно-цифровой кодировкой. Л 0-2 к 5970х330х 360 имеет расшифровку:

Л – лоток;

0 – типоразмер;

2к - означает, что элементы лотков могут опираться на опоры, располагаемые в местах стыков элементов.

Длина L – 5970 ;

Ширина B – 330 ;

Высота H – 360 ;

Объем бетона – 0,3 ;

Вес – 750 ;

Геометрический объем - 0,7092 .

4.Изготовление и основные характеристики.

Лотки Л 0-2 к изготавливаются из тяжелых сортов бетона. Класс по прочности на сжатие соответствует марке не менее В15-В35. Арматура применяется классов А-1 и А-3 по ГОСТ 6781-82, арматурные сетки сварного типа С 2-4-2 и С 3-7-1 обустраиваются согласно Серии 3.900.1-12. Для закладных изделий используется прокатная сталь по ГОСТ 380-71, монтажные петли УП1-6 согласно Серии 1.400-9.

Изготавливаются лотки Л 0-2 к методом вибропрессования. Бетонирование производится в горизонтальном положении стенками вниз. При достижении бетоном 70% проектной прочности изделие вынимается из опалубки. Готовое железобетонное изделие должно соответствовать следующим характеристикам:

1.Морозостойкость не ниже F50;

2.Водонепроницаемость – W2-W 4;

3.Марка бетона по прочности на сжатие от М200 до М450.

5.Транспортировка и хранение.

Хранение лотков теплотрасс Л 0-2 к производится в штабелях не более чем в три ряда в высоту. Укладка производится таким образом, чтобы была возможность захвата верхнего лотка и свободного подъема для погрузки. Нельзя допускать провисания части изделия, опора должна обеспечивать равномерное распределение нагрузки по всей поверхности лотка. Должны обеспечиваться прокладки в местах расположения монтажных петель толщиной не менее 30 мм. Неправильная транспортировка изделий может привести к их порче и невозможности использовать по назначению. Для обеспечения сохранности необходимо использовать спецтранспорт.
