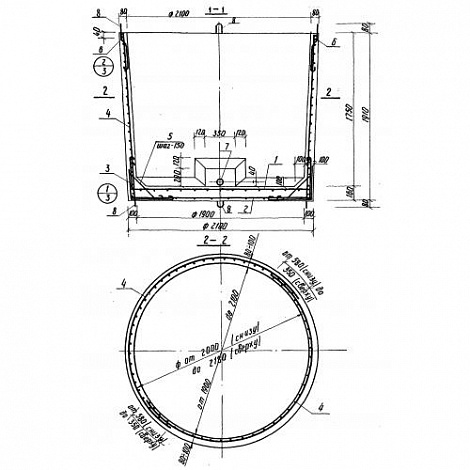

Р 5 а

Резервуары Р 5 а изделия, по внешнему виду напоминающие стакан. Конструкция имеет цилиндрическую форму, слегка усечению к основанию с монолитным дном.

Индустриальные железобетонные резервуары применяются в сельскохозяйственной отрасли и предназначены для строительства различных сооружений пастбищного водоснабжения. Изделия используются в качестве емкостей для запасов воды. В Серии 3.820-23 запроектировано два типа резервуаров одинаковой емкости, но различных по количеству сальников, обеспечивающих одиночную или групповую работу. Конструкции отличаются высокой прочностью и простотой монтажа, что в значительной степени сокращает временные затраты на строительство различных типовых проектов сельскохозяйственного водоснабжения. Допускается использование конструкций в районах с расчетной зимней температурой до -40 градусов и в зонах с сейсмичностью до 6 баллов по шкале Рихтера. Изделия не рассчитаны на эксплуатацию в регионах с вечной мерзлотой. При разработке элементов учитывались рекомендации СНиП II-6-74.

Расшифровка маркировки

На боковой поверхности изделий наносятся специальные маркировочные обозначения, предназначенные для упрощения ориентирования в номенклатурном ряду. Знаки состоят из цифр и букв и содержат основные характеристики элементов. Комбинация Р 5 а расшифровывается:

1. Р тип конструкции резервуар;

2. 5 емкость;

3. а наличие сальников, обеспечивающих групповую работу (при отсутствии буквенного индекса обеспечивается одиночная работа).

Резервуары рассчитаны на два случая эксплуатации, не указываемых в маркировочном обозначении. В первом случае изделие заполнено водой, но не обсыпано грунтом. Во втором обсыпано грунтом, но не заполнено водой.

Материалы и производство

Изготовление резервуаров Р 5 а регламентировано Серией 3.820-23. По условиям нормативного документа в качестве главного материала должен выступать тяжелый бетон марки М200 по прочности на сжатие. Ввиду постоянного взаимодействия с жидкостью, для обеспечения сопротивляемости ее воздействиям, водонепроницаемость принята на уровне W6. Морозостойкость конструкций составляет F150. В нижней части величина защитного слоя бетона равна 30 мм, внутренняя часть имеет слой 20 мм.

Для придания прочности изделию в нем заложены специальные сетки и отдельные арматурные стержни. Они изготавливаются из стали класса AI по ГОСТ 5781-75, с диаметром стержней 8 и 6 мм. Сальник производится из металлической водогазопроводной трубы по ГОСТ 3262-75 и полосовой стали по ГОСТ 103-76. Соединение металлических частей осуществляется с помощью контактной точечной сварки, соответствующей ГОСТ 14098-68 и строительным нормам СН 393-69. Для сборки сальника рекомендуется использовать электроды Э42. Обязательна антикоррозионная защита.

Перед поставкой потребителю конструкции проходят приемо-сдаточные испытания на прочность и качество бетонных поверхностей. Некондиционные элементы отбраковываются, прошедшие проверку конструкции снабжаются сертификатами соответствия.

Транспортировка и хранение

Складирование и транспортировка резервуаров Р 5 а должны осуществляться в рабочем положении с обязательным использованием деревянных опор, препятствующих соприкосновению элементов с грунтом или днищем автотранспортного средства. Подъём необходимо производить исключительно за строповочные петли. Важно соблюдать технику безопасности и беречь изделия от любых механических повреждений. Все процедуры должны осуществляться с учетом требований СНиП III-4-80.
