РТ 5у-25

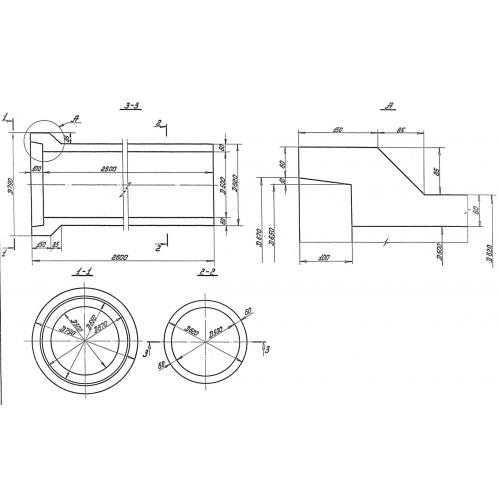

Безнапорная труба РТ 5у-25 представлена вытянутой цилиндрической конструкцией, имеющую на одном из торцевых концов уширение в виде раструба, предназначенного для надежного сопряжения со смежными соразмерными элементами.

Применяются унифицированные трубы при прокладке каналов для перемещения жидкостей, не агрессивных по отношению к бетону. Изделия рассчитаны на постройку гидротехнических сооружений 4 класса мелиоративной сети. Они используются при строительстве оросительных и осушительных систем, являются регуляторами переездов, применяются в качестве ливнепропускных конструкций и в других сферах. Разрешается эксплуатация элементов в регионах с сейсмичностью до 9 баллов. Изделия могут применяться в сооружениях с высотой засыпки над верхом конструкции от 0,7 до 6 м. При разработке и проектировании элементов учитывались требования ГОСТ 6482-71. Допускается укладка на естественное и искусственное основание.

Маркировочное обозначение

Для упрощения обнаружения строительных материалов на их поверхность наносится шифры, состоящие из цифр и букв. Совокупность символов РТ 5у-25 имеет следующую расшифровку:

1. РТ - тип конструкции - труба раструбная безнапорная;

2. 5 - индекс, характеризующий диаметр прохода;

3. у - индекс, отвечающий за несущую способность (н - нормальная прочность под засыпку 3-4м; у - усиленная для глубины засыпки 5-6м);

4. 25 - полезная длина.

Запрещено вносить произвольные изменения в маркировочные знаки. Дополнительно следует отражать дату производства, массу и штамп отдела технического контроля.

Особенности производства

Всю подробную информацию об изготовлении безнапорных труб РТ 5у-25 можно узнать в Серии 3.820-7. По условию регламента главным материалом для производства конструкций служит тяжелый бетон марки М300 по прочности на сжатие. Такие показатели, как водонепроницаемость и морозостойкость являются важными физико-химическими критериями и согласуются индивидуально под каждый типовой проект с учетом эксплуатационных параметров в регионе строительства с соблюдением предписаний ГОСТ 4795-68.

Для армирования изделий предусмотрены круговые каркасы. Трубы диаметром 400-800 мм армируются одинарным каркасом, для конструкций с диаметрами от 1000 до 1600 мм применяется сдвоенный каркас. Изделия до 800 до 600 мм армируются проволокой холоднотянутой классов В1 и Вр1 диаметром 4-5 мм. Для труб диаметром от 800 мм применяется сталь класса AIII диаметром от 6 до 8 мм. Сталь должна отвечать требованиям ГОСТ 6727-53, а также ГОСТ 5781-61.

Производство конструкций диаметром 0,4-0,8м следует реализовывать на ременных центрифугах. Изделия с диаметрами 1-1,4м производятся на роликовых центрифугах. Конструкции с диаметром 1,6м в вертикальных формах с вибросердечником.

Не допускается на поверхности строительных материалов наличие оголенного армирования, сколов, трещин и раковин. К поставке разрешаются изделия, прошедшие приемо-сдаточные испытания.

Транспортировка и хранение

Складирование и транспортировка труб РТ 5у-25 должны осуществляться с соблюдением техники безопасности. Изделия следует хранить в рабочем положении, уложенные на инвентарные подкладочные материалы, обеспечивающие опору и препятствующие раскатке труб. Высота штабеля зависит от диаметра изделий. При диаметре 400 мм укладка допускается в 5 рядов по высоте, трубы от 500 до 600 мм укладываться в 4 ряда, 800 и 1200 в 3, а 1400-2400 в 2 ряда. При складировании следует учитывать требования ГОСТ 6482-71. Важно использование специализированной техники и защита конструкций от механических повреждений.
