ПТУ 230-150-12-6

Плиты перекрытия каналов угловые ПТУ 230-150-12-6 это элементы, применяемые на самых разных этапах возведения домов, а также любого инженерного или технического сооружения. Плиты перекрытия угловые ПТУ 230-150-12-6 имеют свои особенности и преимущества перед другими, поэтому часто применяются в сфере обустройства теплотрасс, каналов, тоннелей и прочих нужд.

Как правило, данные изделия изготавливаются под заказ, так как имеют особую форму и предназначены для установки на "сложных" участках, где типовые конструкции не подходят. Очень важно знать, что плиты ПТУ изготавливаются только в заводских условиях, а качество изделий подвергается строгому контролю. Все проектные чертежи, требования к материалам и прочие данные закреплены действующим стандартом – Серия 3.006.1-8. Все пункты обязательны для исполнения.

1. Варианты написания маркировки.

Плиты ПТУ 230-150-12-6 маркируются согласно Серии 3.006.1-8 и имеют особую комбинацию букв и цифр, которые позволяют понять назначение и "возможности" изделия. Цифровая составляющая достаточно большая, поэтому может записываться разными вариантами. Укажем их:

1. ПТУ 230-150-12-6 ;

2. ПТУ 230.150.12.6.

2. Основная сфера применения.

Угловые плиты ПТУ 230-150-12-6 используются в самых разных сферах хозяйства, включая гражданское строительство. Полностью оправдано применение изделий в промышленности, так как они имеют доступную стоимость и очень высокие показатели по характеристикам при эксплуатации в самых суровых условиях. За счет особой формы (не прямая) используют данные плиты на участках, где трубы поворачивают, меняют направление. Основное назначение – оградить коммуникации и различные сети от обвалов грунта, порчи изоляции, попадания внутрь канала подземных вод и прочих "ситуаций".

Плиты ПТУ ставятся на лотки в местах стыкования углов (перекрывается стык лотков под углом 90 градусов), а элементы между собой свариваются при помощи металлических скоб. Швы, которые образовались между уложенными ЖБИ, обязательно замоноличивают цементным раствором марки по прочности на сжатие не менее чем М50, промазывают мастикой и дополнительно обрабатывают гидрофобными составами. Такой подход позволяет получить полностью герметичный канал. ПТУ 230-150-12-6 – качественные и востребованные изделия, особенно для строительства теплотрасс различного назначения. Размеры изделия позволяют укладывать его в любом направлении, что существенно облегчает обустройство "сложных" участков.

3. Маркировка и ее обозначение.

Плиты угловые ПТУ 230-150-12-6 маркируют согласно Серии 3.006.1-8. Это особенное сочетание цифр и букв, которые позволяют полностью понять: для чего и для каких сооружений применяют данные изделия. Обозначение включает тип изделия и размеры, в конце добавляется допустимая эквивалентная нагрузка, указанная в тс/м2, величина не учитывает собственный вес плиты.

Основная расшифровка маркировки:

ПТУ – плита перекрытия угловая;

230 – длина изделия;

150 – ширина;

12 – высота;

6 – расчетная вертикальная нагрузка (допустимые пределы).

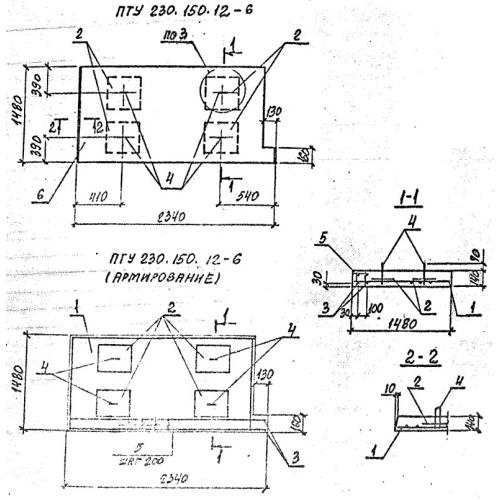

Основные характеристики:

1. Длина – 2340 ;

2. Ширина – 1480 ;

3. Высота – 120 ;

4. Геометрический объем – 0,4156 ;

5. Объем бетона – 0,46 ;

6. Вес – 1150 .

Все знаки маркировки должны наноситься на боковую грань изделия специальной несмываемой черной краской. Дополнительно указывают дату, товарный знак производителя, массу.

4. Основные материалы для изготовления и их характеристики.

Основной материал для изготовления – тяжелый бетон. Его изготавливают с применением мелкофракционного гравийного щебня, песка мелких фракций, пластификационных добавок. Все эти составляющие позволяют получить уникальные эксплуатационные характеристики готовых плит угловых ПТУ 230-150-12-6 .

Марка прочности бетона на сжатие должна быть М200 и М300, класс прочности В15. Присадки позволяют плитным элементам переносить агрессивные воздействия от щелочной среды грунтов. В зимний период возможно пучение грунтов или просадка – морозостойкость ПТУ 230-150-12-6 составляет 300 циклов замораживания и размораживания. В канале должна поддерживать "сухость", поэтому бетон отвечает требованиям по водонепроницаемости – марка W4. В условиях эксплуатации поверхность плиты подвергается различным нагрузкам, поэтому бетон должен отвечать требованиям трещиностойкости. Усиливают конструкцию плиты арматурными сетками С48 из стали класса А-I и A-III согласно ГОСТ 5781-82. Для удобства монтажа закладывают строповочные петли тип П4. Все металлические части обрабатывают антикоррозионными составами.

5. Транспортировка и хранение.

Транспортировка угловых плит для перекрытия каналов ПТУ 230-150-12-6 производят при помощи спецтранспорта. Обязательно все элементы устанавливают на деревянные подкладки в положение "на ребро". Хранение производится в штабелях, высота сложенных изделий не должна превышать 2,5 метра.
