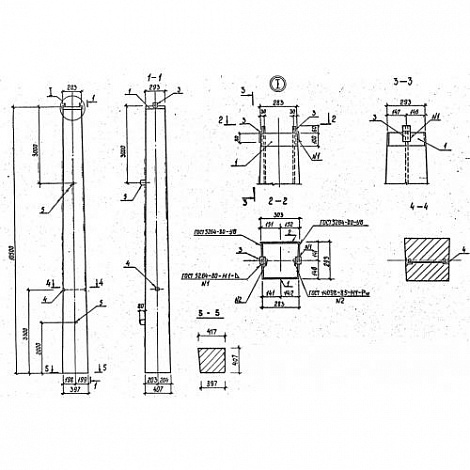

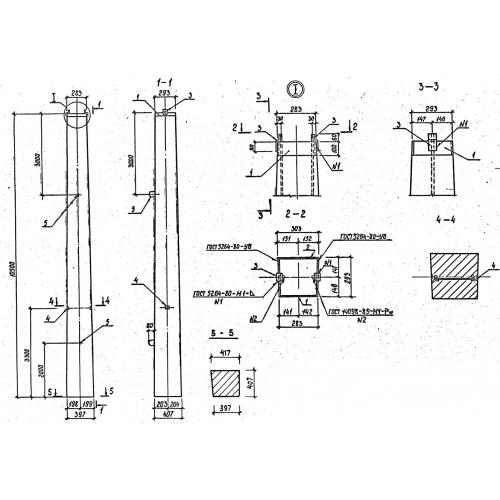

ВС 105-167-1

Стойки ВС 105-167-1 – элементы группы сборного железобетона, применяемые в энергетическом строительстве. Конструктивно – это стержень в плане прямоугольного сечения с усечением по всей длине по одной из сторон.

1. Варианты написания маркировки

Знаки условного обозначения допускается записывать по-разному. Основные комбинации представлены ниже:

1. ВС 105-167-1;

2. ВС 105.167-1;

3. ВС 105-167.1;

4. ВС 105.167.1;

2. Основная сфера применения

Стойки ВС 105-167-1 прямоугольного сечения предназначены для установки в опорах порталов ошиновки ОРУ номинальным напряжением 35-500 кВт. Часто применяют в подстанционном строительстве. Обратите внимание, что для устройства стоек данного типа не требуется устраивать фундаменты. Элементы заглубляют в специально устроенные скважины с последующим омоноличиваем образуемых полостей и стыков. Бетонная поверхность, которая контактирует с открытым грунтом, должна быть обработана специальными защитными составами. Для гидроизоляции используют битумные мастики.

Унифицированные стойки используют в различных районах по снеговой, ветровой и температурной нагрузке. Оптимально применять ЖБИ в регионах, где сейсмическая активность не превышает 6 баллов по шкале Рихтера, а расчетная температура самого холодного периода не превышает -40 градусов по Цельсию. Эксплуатация в том или ином климатическом районе подкрепляется гидрогеологическими и технико-экономическими расчетами. Не монтируют вибропрессованные стойки в условиях вечномерзлотных грунтов, просадочных грунтов II группы, а также на закарстованных территориях и местностях, подверженных оползням.

3. Обозначение маркировки

Знаки маркировки формируют в соответствии с Серией 3.407.1-157. В первой группе указывают тип конструкции, размерные параметры, несущую способность и тип армирования; во второй – данные о компании-производителе, дате выпуска и весе конкретного изделия. Для обеспечения читаемости шифра, его наносят черной несмываемой краской.

Буквенно-цифровая компоновка ВС 105-167-1 содержит следующие обозначения:

1. ВС – вибропрессованная стойка;

2. 105 – координационная длина, указывается в дециметрах, цифра округляется до целого числа (делается для формирования удобочитаемой маркировки);

3. 167 – несущая способность изделия, записывается в кН*м;

4. 1 – условное обозначение типа армирования.

Технические данные:

Длина = 10500;

Ширина = 417;

Высота = 407;

Вес = 3250;

Объем бетона = 1,3;

Геометрический объем = 1,782.

4. Основные материалы и применяемые технологии

Стойки ВС 105-167-1 выпускают методом вибропрессования на специализированных заводах, на которых организован весь комплекс приемо-сдаточных испытаний и сертификация готовой железобетонной продукции. Производят стойки ВС из конструкционных бетонов на основе сульфатостойких портландцементов. Класс прочности составляет В30 и выше. Принимаются параметры бетона по морозостойкости – марка F150-200, водонепроницаемости – марка W4-8 и высокой трещиностойкости. Применяемые материалы также должны отвечать стойкости к воздействию среды любой степени агрессивности. Все параметры регламентированы действующими стандартами.

Усиление конструкции выполняется арматурными каркасами. Их сваривают методом контактной точечной сварки из горячекатаных стержней диаметром 5, 8, 12 и 20 мм класса A-I, At-VI (упрочненная сталь электротермическим или механическим способами) и A-V (с предварительным напряжением до 700 МПа), а также проволоки класса В-1. Используют крепежные закладные и соединительные детали.Стальные узлы проходят антикоррозионную обработку, чтобы продлить срок службы всего изделия.

5. Транспортировка и хранение

Длинномерные стойки ВС 105-167-1 допускается транспортировать автомобильным, железнодорожным и водным спецтранспортом требуемой грузоподъемности. Из автомобильного транспорта оптимально применять седельные тягачи и мачтовозы, так как стойки – негабаритные и массивные изделия. Обязательно соблюдают нормы загрузки. Элементы должны быть закреплены и проложены деревянными подкладками, исключающими скатывание или навал. Для погрузо-разгрузочного комплекса работ привлекают спецтехнику, оснащенную специальными грузозахватными устройствами (траверсы). При проведении операций соблюдают технику безопасности.

Складирование стоек производится горизонтальными штабелями по 5-6 рядов. Слои прокладывают деревянными досками с бортиками, которые исключают падение кипы. Организуют защиту бетонной поверхности от воздействия внешней среды, если хранение организовано на открытом воздухе. Зимой не допускается использовать обледенелые подкладки, а летом для защиты от жары – бетонные изделия поливают водой 2 раза в сутки, а пачки накрывают плотной рогожей.
