ССА 120,6-3

Стойки раздельные ССА 120,6-3 относятся к конструкциям с повышенным потенциалом прочности. Жесткие железобетонные элементы обладают стойкостью к нагрузкам, возникающим при длительной эксплуатации. Изделия характеризуются низкой проницаемостью и надежной антикоррозийной защитой, что позволяет успешно использовать эту продукцию в условиях с агрессивным воздействием среды. Гидроизоляция в фундаментной зоне каждой стойки ССА 120,6-3 исключит возможность контакта воды с бетонной поверхностью и обеспечит долговечность.

Стойки ССА 120,6-3 конической формы выдерживают уровень измерительного напряжения сети величиной до 500В. Элементы относятся к раздельному типу, что определяет способ монтажа, который заключается в болтовом креплении к фундаменту. Высокий показатель электрического сопротивления изделий с круглым сечением в сухом и влажном состоянии, надежная изоляция закладных деталей и стойкость к коррозии позволили успешно применять высококачественную продукцию при электрификации железных дорог.

1. Варианты маркировки изделия.

Стойка ССА 120,6-3 обозначается маркой, которая наносится с учетом требований ГОСТ 23009. Выполнение правил маркировки позволяет добиться точности в обозначении типа, номинальных габаритных параметров, несущей способности и класса арматуры.

2. Основная сфера использования.

Стойки раздельные ССА 120,6-3 служат опорами, устанавливаемыми в контактных сетях. Они монтируются на участках железнодорожной системы общего использования. Высокая стойкость к агрессивным воздействиям, резким температурным колебаниям и электрической коррозии позволяет проводить монтаж железобетонных конструкций для электрификации подъездных путей отдельных предприятий.

Стойки ССА 120,6-3 со съемными или стационарными изолирующими втулками используются в сетях с постоянным током. В этом случае детали прокладок и закладные болты устанавливаются в процессе производства партии продукции. В конструкциях сетей с переменным током предусматривается установка только съемных элементов.

3. Обозначение маркировки изделия.

Маркировка стоек ССА 120,6-3 предусматривает указание трех групп характеристик. Они обозначаются буквами и цифрами в определенном порядке. Первая часть надписи позволяет определить тип изделия и показатель его длины в дециметрах. Толщина стенки указывается в сантиметрах через точку после основного габарита. С помощью второй группы цифр можно узнать несущую способность и характеристики арматуры, которые указывают на наличие высокопрочной проволоки класса Вр-II (цифра 1), стержневой арматуры класса А-IV (цифра 2), стержневой стали класса А-V(цифра 3). Буква, следующая в конце маркировочной надписи, обозначает наличие дополнительных характеристик стойкости к условиям эксплуатации, отличающимся от нормы. Символ «К» указывает на возможность использования изделия при сильноагрессивной среде. Буква «М» отнесет элемент к конструкциям, применимых в условиях эксплуатации при низких температурах величиной -55°С. На высокую стойкость в условиях опасности электрокоррозии при постоянном токе укажет буква «Э».

Марка типовой стойки ССА 120,6-3 будет обозначать:

ССА – стойка, относящаяся к раздельному типу, имеет болтовое крепление для соединения с фундаментом основания;

первая цифра – длина, дм;

вторая цифра – толщина стенки, см;

третья цифра – класс арматурной стали.

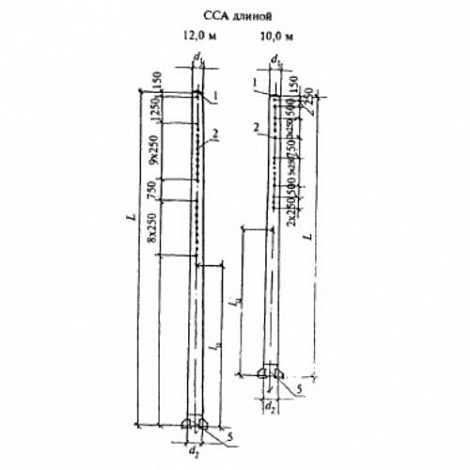

Габаритные параметры стойки раздельной ССА 120,6-3 :

Длина = 12000 ;

Ширина = 465 ;

Высота = 465 ;

Геометрический объем - 2,5947 ;

Вес = 1810 ;

Объем бетона = 0,724 .

4. Изготовление и основные характеристики.

Стойки раздельные ССА 120,6-3 производятся из смеси тяжелого бетона, вяжущего компонента и крупного щебня с использованием метода центрифугирования. Состав смеси определяется требованиями ГОСТ 19330-99 и грунтовыми условиями. Основной материал имеет показатели прочности на сжатие, соответствующие марке В40. Характеристики портландцемента регулирует ГОСТ 10178. Крупность заполнителя не превышает 20мм с учетом ГОСТ 8267.

Свойства арматурной стали, втулок, болтов определяются с учетом спецификаций рабочих чертежей. Стальной прокат для башмаков стоек раздельного типа ССА 120,6-3 применяется согласно ГОСТ 19903. В качестве основного материала для изделий, эксплуатируемых при температуре до -40°С, используется сталь марки С245. Для более холодных районов строительства башмаки изготавливаются из стали марки С345 с учетом ГОСТ 27772. Техническое задание, заказ и рабочие чертежи определяют особенности экологически безопасных материалов для обеспечения защиты от коррозии.

5. Транспортировка и хранение.

Стойки раздельные ССА 120,6-3 хранятся и транспортируются согласно ГОСТ 13015.4. Изделия складируются на специальных площадках в горизонтальном положении. Продукция, уложенная в штабели, по пять рядов в высоту, различается по маркам. Перевозка производится после укладки партии продукции на подкладки и ее надежного закрепления. Инвентарные прокладки обеспечивают сохранность элементов при движении. Установка ограничительных брусков препятствует скатыванию стоек и их повреждению. Доставка элементов заказчику производится по достижении продукции отпускной готовности.
