12-32СВ 720 (3.503-49)

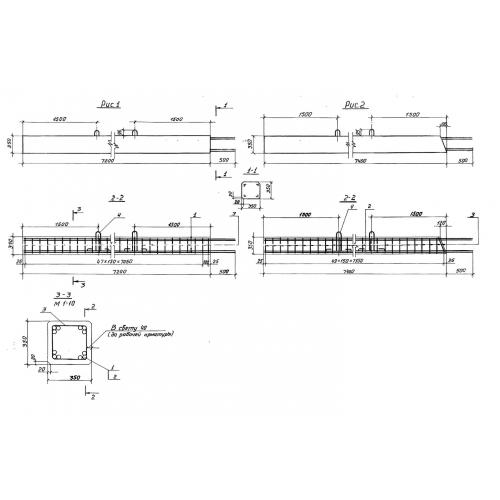

Стойка 12-32СВ 720 (3.503-49) - железобетонное изделие прямоугольной вытянутой формы, с торцевой стороны которого имеются арматурные выпуски для состыковывания с другими элементами конструкции опоры. Стойки подразделяются на вертикальные и наклонные, в зависимости от расположения в опоре и отличаются поперечным сечением. Основная сфера применения данных строительных элементов: строительство опор под пролетные строения с длинами 12,15,18,24 и 33 метра для автомобильных дорог так и путепроводов, рассчитанных под нагрузку автотранспорта - самосвалов Бел АЗ-548. Регламентировано использовать данные конструкции в областях с расчетной температурой наружного воздуха - 40 градусов и больше, с сейсмичностью, не превышающей 6 баллов.

Расшифровка маркировки изделия

Железобетонные конструкции условно обозначаются марками. Марки позволяют легко ориентироваться в широком номенклатурном ряду готовой продукции на складе и имеют вид буквенных - цифровых индексов. Маркировка стойки 12-32СВ 720 (3.503-49) означает:

1. 12 - армирование 12 стержнями,

2. 32 - диаметр стержней в миллиметрах,

3. СВ - стойка вертикальная,

4. 720 - длина стойки в сантиметрах.

На каждом железобетонном изделии, поставляемом потребителю, должны быть указаны маркировочные обозначения такие как: марка, краткое наименование производителя, дата производства, вес и печать ОТК. Наносятся надписи на торцевую сторону стойки краской устойчивой к атмосферным осадкам и ультрафиолетовым лучам.

Материалы и производство

Изготавливаться стойки 12-32СВ 720 (3.503-49) должны в заводских условиях согласно Серии 3.503-49. Для их производства предназначены металлические опалубки. Возможно применение других материалов для форм, с условием обеспечения необходимых геометрических параметров и технологических показателей готовых изделий. За основу стоек берется тяжелый гидротехнический бетон марки М300, такой материал помимо особой прочности обладает высокой влагостойкостью. Марка бетона по морозостойкости зависит от расчетной температуры воздуха в самый холодный месяц в зоне строительства, при температуре -15 градусов и выше не менее F200, ниже - не менее F300.

Армирование железобетонных конструкций позволяет значительно повысить несущую способность за счет восприятия растягивающих напряжений. Запроектировано армирование стоек стрежнями из стали класса АI, АII. Согласно СНиП 2.03.11-85, производитель обязан разработать комплекс мер по антикоррозийной защите изделий.

Приемка готовых конструкций осуществляется по результатам периодических и приемо-сдаточных испытаний по показателям жесткости, прочности, точности геометрических параметров, расположении арматурных деталей чертежам, раскрытия технологических трещин. По итогам проверки стойки сопровождаются соответствующими паспортами качества.

Хранение и транспортировка

Для того чтобы сохранить стойки 12-32СВ 720 (3.503-49) в пригодном для эксплуатации состоянии необходимо их складировать в горизонтальном положении в штабелях в специально обустроенных складах. Штабеля надлежит укладывать на выровненную поверхность с опорой на деревянные прокладки, между рядами стоек так же необходимо устанавливать прокладки, строго одна под другую. При складировании следует избегать любых действий, которые могут за собой повлечь повреждение конструкций и выпусков арматуры.

Транспортирование стоек к месту монтажа должно выполняться автомобильным, железнодорожным или водным транспортом, оборудованным опорными и крепежными приспособлениями, которые обеспечивают надежную фиксацию изделий внутри кузова и безопасность движения.
