ВМ 67

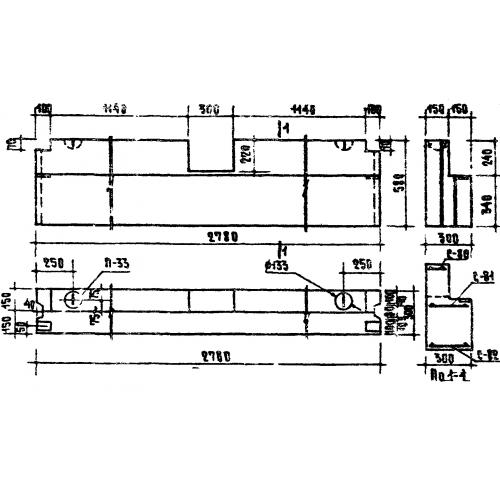

Стеновой блок лестничной клетки ВМ 67 представляет собой прямоугольную легкобетонную монолитную конструкцию. В зависимости от ориентации в плане здания блок (горизонтальный, вертикальный) может иметь ряд конструктивных особенностей в виде выступов, скосов. Предназначены данные строительные элементы для проектирования и строительства лестничных клеток в девятиэтажных жилых домах из крупноблочных стен толщиной 40,50 и 60 сантиметров, строящихся в обычных условиях по типовым проектам I-439А и Iу-438А. Такие блоки являются несгораемыми, обладают высокими тепло - и шумоизоляционными показателями, благодаря чему они до сих пор востребованы на строительном рынке.

Расшифровка маркировки изделия

Условно именуются железобетонные конструкции марками, которые должны соответствовать рабочим чертежам, внесение в них самовольных изменений не допускается. Марки состоят из букв и чисел, образующих своеобразные коды. Рассмотрим маркировку блока ВМ 67, из которой видно, что:

1. ВМ - внутренний стеновой блок,

2. 67 - для лестничной клетки.

На торцевой поверхности блока должны обозначаться: марка изделия, товарный знак производителя, дата выпуска, после нее разрешается указывать номер смены, отпускной вес и штамп ОТК. Надписи должны наноситься при помощи штампов и трафаретов специальной несмываемой быстро застывающей краской, стойкой к истиранию.

Материалы и производство

Регламентировано изготовление легкобетонных блоков лестничных клеток ВМ 67 предприятиями строительной промышленности в соответствии с требованиями и стандартами, прописанными в Серии ИИ 03-05. Контроль качества блоков требуется осуществлять путем проведения систематического пооперационного контроля при производстве над прочностью бетонных кубов, точностью укладки арматуры и толщины защитных слоев бетона. Изготовление изделий предусмотрено из легкого бетона с объемным весом 1400,1600,1800 и 2000 кг/. Марка бетона по морозостойкости и водонепроницаемости зависит от условий эксплуатации и принимается проектной организацией.

Бетонный массив имеет невысокие показатели растяжимости, поэтому со временем даже от несущественных нагрузок возможно появление в нем трещин и прогибов. Чтобы этого избежать и предать изделию особую прочность, применяется армирование, которое служит конструкциям стальным «скелетом». Армирование блоков запроектировано сетками, выполненными из стали класса АII и проволоки ВI. Армирование вертикальных блоков не предусмотрено.

Приемка готовых блоков проходит технологическим отделом завода-изготовителя по итогам приемо-сдаточных и периодических испытаний. Поставка потребителю блоков выполняется при достижении бетоном не менее 100% проектной прочности на сжатие.

Хранение и транспортировка

Стеновые блоки лестничной клетки ВМ 67 следует хранить на оборудованных складах с выровненной площадкой и небольшим наклоном для водоотведения. Конструкции надлежит рассортировывать по маркам и видам, устанавливать на индивидуальные инвентарные прокладки.

Погрузо-разгрузочный комплекс работ следует проводить спецтранспортом только за петли, таким образом, чтоб нагрузка от собственного веса изделия распределялась равномерно между петлями.

Транспортирование к месту монтажа железнодорожным, автомобильным транспортом требуется осуществляться с надежной фиксацией конструкций в кузове транспорта и с соблюдением правил, действующих на этих видах транспорта.
